Tascam MM-2D Analog Dante-konverter 2 inn / 2 ut, XLR

Tascam MM-2D-X Analog Dante converter med DSP mixer

MM-2D er en utsøkt analog inngangs-/utgangsenhet, som enten kan konvertere to mic/line-inngangssignaler til to Dante-utgangssignaler eller to Dante-inngangssignaler til to linjeutgangssignaler. I tillegg støtter den også 4-kanals Dante input/output, noe som gjør det mulig å bruke praktisk talt alle lydkilder i et etablert Dante-nettverk. Tilgjengelig med Euroblock (MM-2D-E) eller XLR (MM-2D-X) kontakter for analoge innganger og utganger, kan denne modellen brukes til et bredt spekter av applikasjoner.

MM-2D er en del av Tascam Dante Compact-processorserien, som består av kompakte audio-konvertere i halv-rack-størrelse for Dante/AES67-nettverk. Modellene kan enkelt legge til flere mic/line- eller AES/EBU-innganger/utganger til Dante-lydnett i offentlige fasiliteter, TV-stasjoner, innspillingsstudioer eller eksklusive hjemmemiljøer og kan kombineres fritt.

En avgjørende fordel med produktprogrammet er DSP-prosessoren innebygd i hver enhet. Ved å levere ikke bare blandingsfunksjoner og EQ, men også dynamisk behandling, automatisk nivåkontroll, automatisk ducking, routing og støykompensasjon, kan selv små systemer fungere uten ytterligere signalbehandling eller miksere. Fra inngang av mikrofonsignaler til utgang fra aktive høyttalere eller opptaksenheter, kan Dante Compact Processor Series bygge et komplett lite system alene.

Fjernstyring er mulig via to forskjellige softwareprogrammer for Mac, Windows, iOS og Android-enheter: Tascam DCP Connect for konfigurasjon og Tascam EZ Connect for sluttbrukere, som begge er enkle å bruke og inkludert i enhetene. MM-2D gir også mulighet for å dempe sine innganger og styre sine utgangsnivåer via GPI.

Alle modeller kan drives av PoE eller en ekstra vekselstrømsadapter. Ved bruk av power-daisy-chaining kan to enheter monteres side om side.

Hardware features

To balanserte mic/line-innganger med 48 V phantom power
To balanserte linjeutganger
To produktvarianter: MM-2D-E: Utstyrt med Euroblock-kontakter for permanent installasjon

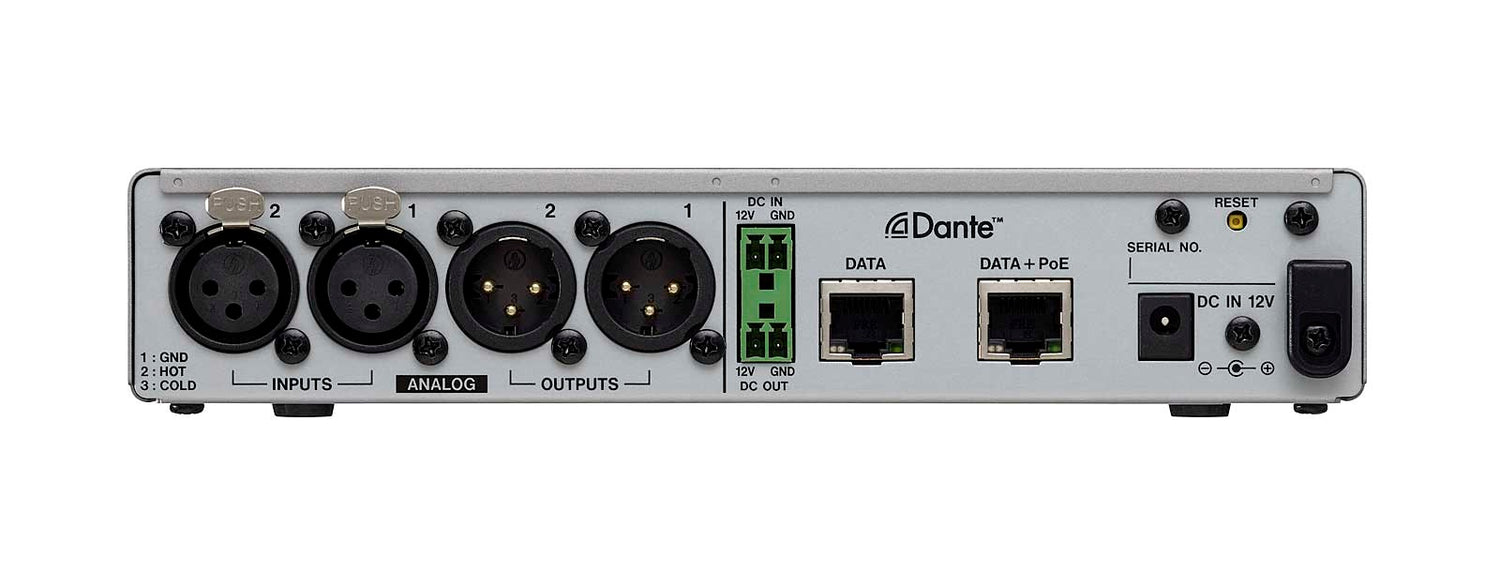

MM-2D-X: Utstyrt med XLR-kontakter for turné og andre mer fleksible applikasjoner

Dante interface tillater at audio-signaler overføres over et Ethernet-nettverk
To LAN-kontakter for Dante daisy-chaining
Fleksibel routing med "Dante Controller" software
AES67 støttes for å tillate tilkobling med Ravenna og andre kompatible audio nettverksteknologier

Opptil 96 kHz samplingsrate og 24 bit oppløsning

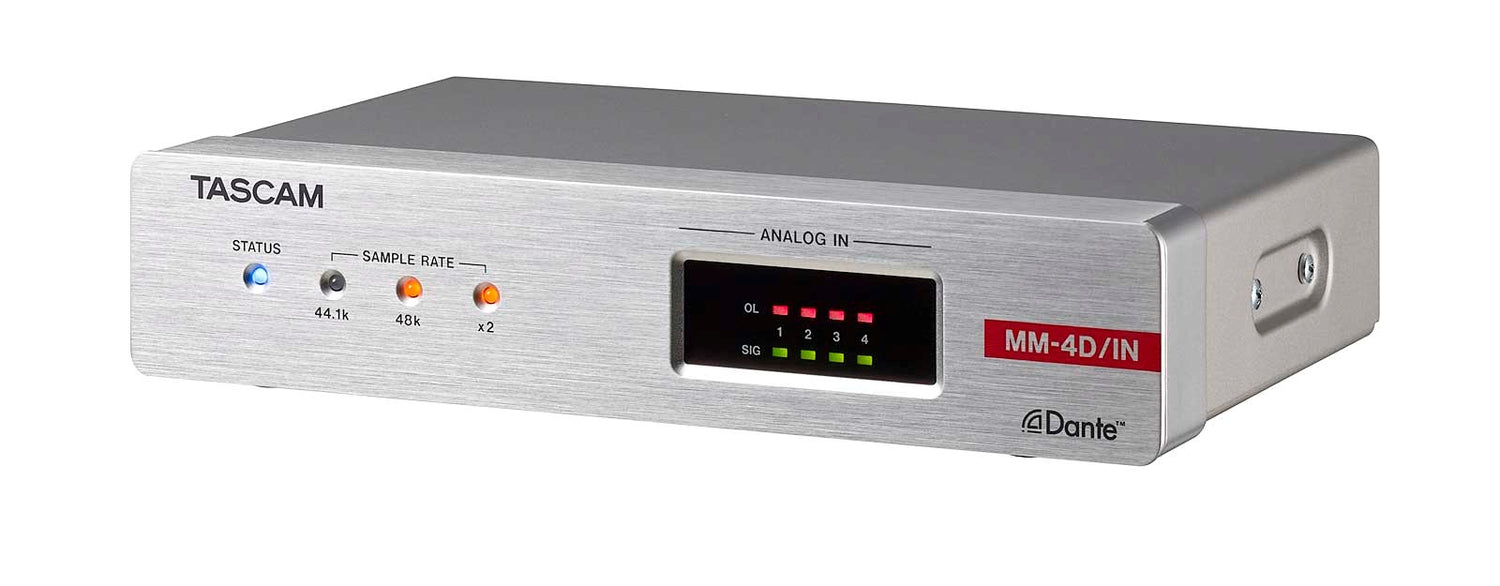

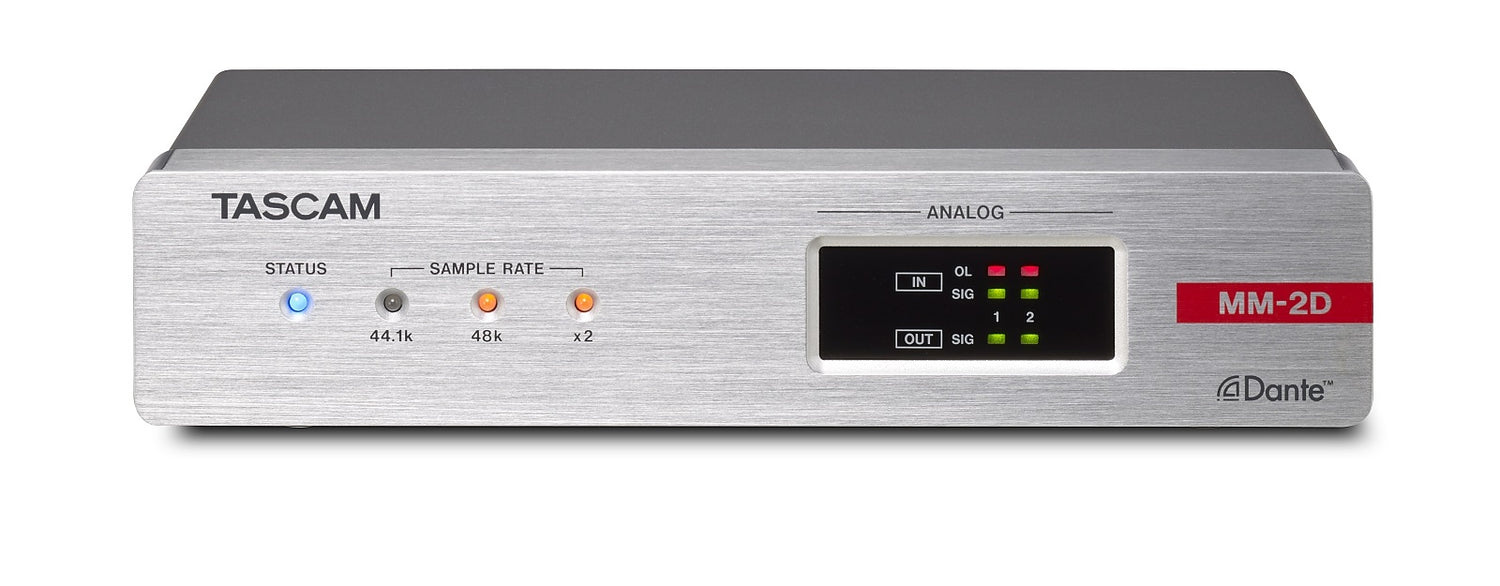

Frontpanelindikatorer for driftstatus og gjeldende samplingsrate
Overload-indikatorer for analoge inngangssignaler
Signalindikatorer for analoge inngangs- og utgangssignaler
Innganger kan dempes av GPI (MM-2D-E only)
Utgangsnivåer kan kontrolleres av GPI (MM-2D-E only)
Strømforsyning via PoE (Power over Ethernet) eller valgfri PS-P1220E AC-adapter
Power daisy-chaining gjør det mulig å forsyne to enheter fra én AC-adapter
Half-rack størrelse chassis (1U)
Festebraketter inkludert for montering av enheten under et bord, for eksempel

Software features

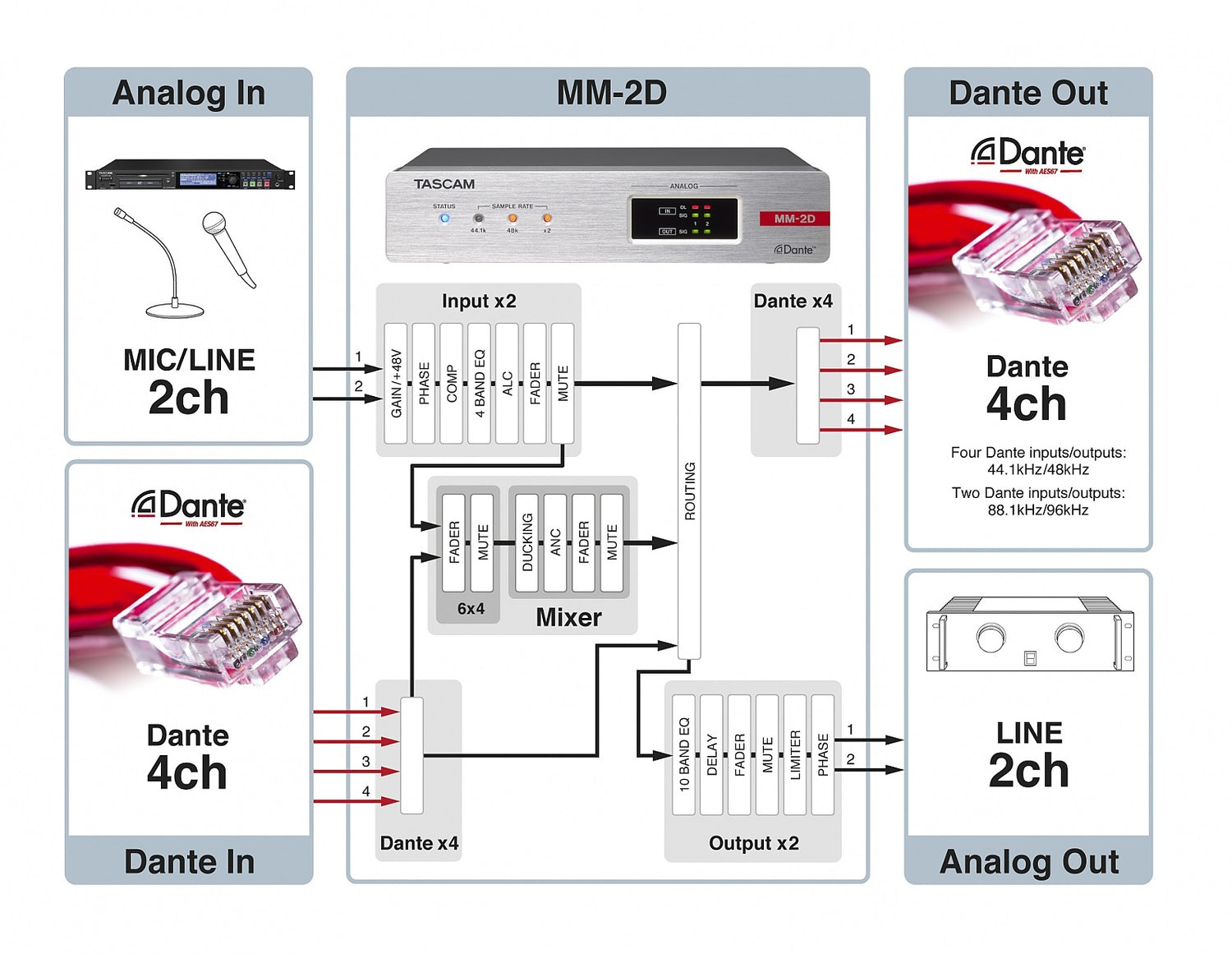

Fire Dante audio inngangs- og utgangskanaler
Kraftig DSP mixer Inngangsfunksjoner: phantom power on/off, sensitivity (gain), trim, phase, 4-band equalizer, automatic level control, fader, mute
Mixerfunksjoner: Matrix mixer, ducking, ambient noise compensator (ANC), routing
Utgangsfunksjoner: 10-band equalizer, delay, fader, mute, limiter, phase

Opptil seks inngangskilder (to mic/line-inngangssignaler og fire Dante-innganger) kan mixes
Matrix tillater at to mic/line-innganger, fire Dante-innganger og mixerutgangen kan routes til to linjeutganger og/eller fire Dante-utganger
Opptil 50 scene-preset kan lagres
Timer event-funksjon tillater at presets byttes på spesifikke tider (planlagt for en fremtidig oppdatering)
Fem forskjellige referansenivåer tilgjengelig for å tilpasse praktisk talt enhver applikasjon i forbruker-, profesjonelle eller kringkastingsmiljøer
To typer kontrollsoftware tilgjengelig (kompatibel med Windows/Mac/iOS/Android-enheter): Tascam MX Connect for systemintegratorer tilbyr full tilgang til praktisk talt alle innstillinger
Tascam EZ Connect for sluttbrukere er en enkel app for kun de mest nødvendige innstillingene

Optional accessories

PS-P1220E AC adapter (kan også brukes for redundant strømforsyning ved drift på PoE)
AK-RS1 rackmount shelf for to enheter som skal monteres side om side

Specifications

General

Number of channels and formats 2 channels, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 16/24 bit

Audio inputs and outputs

Analogue inputs (ANALOG IN) MM-2D-E: Balanced Euroblock connectors, 3.81 mm pitch
MM-2D-X: XLR connectors
(XLR-3-31, 1: GND, 2: HOT, 3: COLD)
Minimum input level -74 dBu
Maximum input level +26 dBu
Input impedance ≥2 kOhm
Analogue outputs (ANALOG OUT) MM-2D-E: Balanced Euroblock connectors, 3.81 mm pitch
MM-2D-X: XLR connectors
(XLR-3-32, 1: GND, 2: HOT, 3: COLD)
Nominal output level +4 dBu (Ref(D) ≠ -9 dBFS)
+6 dBu (Ref(D) = -9 dBFS)
Maximum output level (selectable) +15 dBu (Ref(D): -9 dBFS)
+18 dBu (Ref(D): -14 dBFS)
+20 dBu (Ref(D): -16 dBFS)
+22 dBu (Ref(D): -18 dBFS)
+24 dBu (Ref(D): -20 dBFS)
Output impedance ≤200 Ohm
Note: 0 dBu equals 0.775 Vrms

Other inputs and outputs

Dante/Ethernet connectors (DATA/DATA+PoE) RJ-45
Transmission protocol Dante
Gigabit Ethernet standard 1000BASE-T (IEEE 802.3ab)
Cable requirements Cat 5e or better STP cables
External muting control (LED/SWITCH/GND, MM-2D-E only) Balanced Euroblock connectors, 3.81 mm pitch
LED connectors
Output format Open collector (10 Ohm output impedance, 48 V withstand voltage, 35 mA maximum current)
Maximum output voltage for Low level 0.5 V
SWITCH connectors
Maximum input voltage 5.5 V
Minimum input voltage for High level 2.31 V
Maximum input voltage for Low level 0.99 V
Output level control (10V/CONTROL/GND, MM-2D-E only) Balanced Euroblock connectors, 3.81 mm pitch
Connect a variable resistor here (10 kOhm recommended)

Audio performance

Microphone input to Dante output
Mic amp EIN (equivalent input noise) ≤-125 dB
(150 Ohm, 22 kHz LPF, A-weighted, JEITA)
Frequency response 20 Hz - 20 kHz, ±0.5 % (sampling frequency 44,1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (sampling frequency 88,2/96 kHz, JEITA)
Distortion (THD+N) ≤0.005 %
(-1 dBFS input, 44.1/48/88.2/96 kHz sampling frequency, JEITA)
S/N ratio ≥105 dB
(44.1/48/88.2/96 kHz sampling frequency, JEITA)
Crosstalk ≥100 dB
(44.1/48/88.2/96 kHz sampling frequency, JEITA)
Dynamic range ≥105 dB
(44.1/48/88.2/96 kHz sampling frequency, JEITA)
Dante input to Line output
Frequency response 20 Hz - 20 kHz, ±0.5 % (sampling frequency 44,1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (sampling frequency 88,2/96 kHz, JEITA)
Distortion (THD+N) ≤0.005 %
(-1 dBFS input, 44.1/48/88.2/96 kHz sampling frequency, JEITA)
S/N ratio ≥105 dB
(44.1/48/88.2/96 kHz sampling frequency, JEITA)
Crosstalk ≥100 dB
(44.1/48/88.2/96 kHz sampling frequency, JEITA)
Dynamic range ≥105 dB
(44.1/48/88.2/96 kHz sampling frequency, JEITA)
Note: JEITA indicates compliance with JEITA CP-2150

Power supply and other specifications

Power supply PoE class 0
Tascam PS-P1220E AC adapter (sold separately)
Power consumption 6 W
Dimensions (W × H × D) 214 mm × 45 mm × 136 mm (including protrusions)
Weight 885 g
Permissible operating temperature range 0-40 ºC
