Tascam ML-16D Analog Dante-konverter 16 kanaler

Tascam ML-16D Analog Dante converter

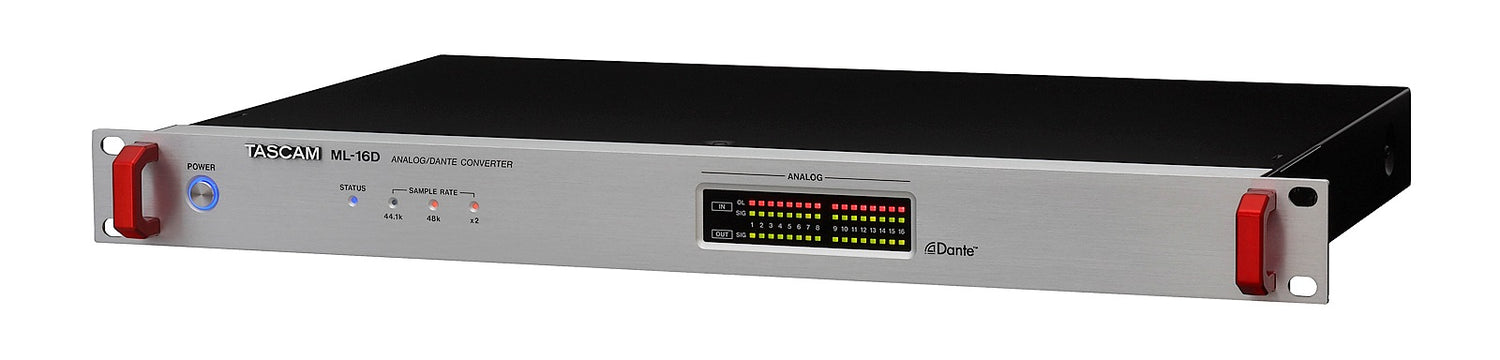

Tascam ML-16D er en kompakt, høy-kvalitets Analog-Dante-Analog converter designet for å transportere 16 eller 32 analoge audio-kanaler over Dante-nettverk i begge retninger.

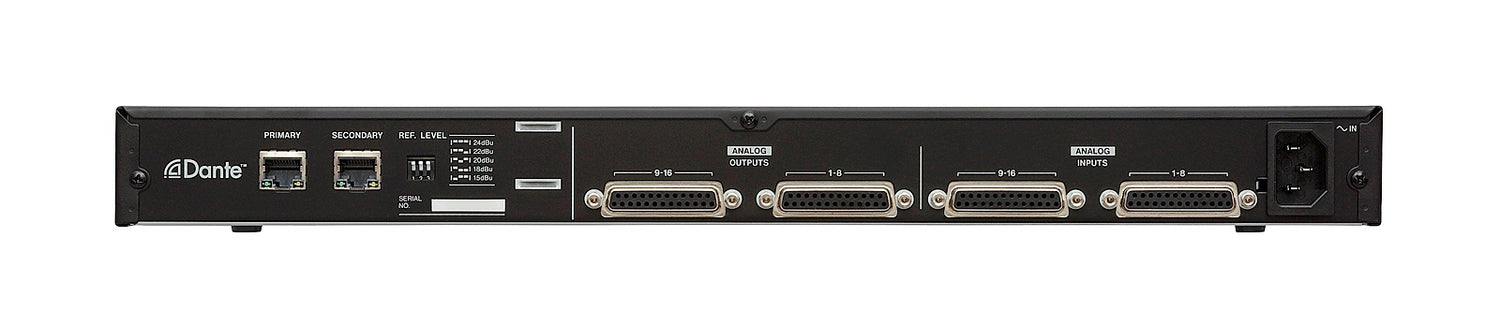

25-pin D-sub connector for å spare plass, kan anvendes sammen med Tascam breakout paneler; input og balansert output, line-level analog audio signal.
2 Ethernet connectors (Dante Primary/Secondary) for redundant nettverksmodus i 2 separate nettverk.

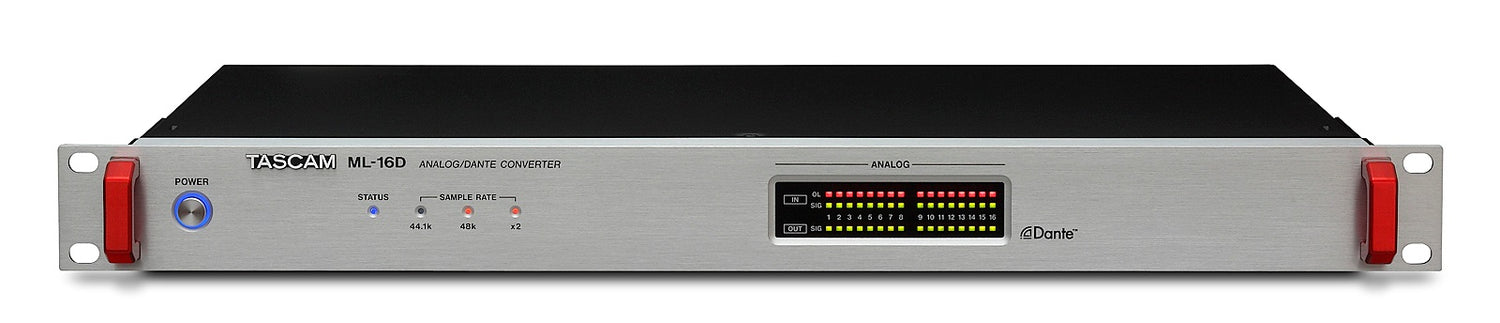

Indikator for driftstatus og aktuell sample rate samt overload LEDs for hvert input og signal LEDs for hvert in- og output.
Bryter på baksiden gir mulighet for å stille inn det required maksimale inngangs-/utgangsnivået.
Eventuelle andre innstillinger, som f.eks. samplingfrekvens, kanalrouting eller delay, kan gjøres i den fritt tilgjengelige "Dante Controller" dataprogrammet.

Dante er en nettverksteknologi fra Audinate, som tilbyr høyytelses audio-distribusjon over standard IP-nettverk.
Den støtter hundrevis av samtidige kanaler med ukomprimert lyd med ultra lav latency og nøyaktig synkronisering.

Analogue-Dante-Analogue converter for 16 (ML-16D) or 32 (ML-32D) line-level audio channels
Dante-grensesnittet tillater opptil 16/32 audio-kanaler å bli overført over et Ethernet-nettverk. To LAN-connectorer for primær og sekundær nettverk gir redundans.
Fleksibel routing med "Dante Controller" programvare.
AES67 støttes for å tillate tilkobling med Ravenna og andre kompatible audio nettverksteknologier.

Opptil 96 kHz sample rate og 24 bit oppløsning.
Indikatorer for driftstatus og aktuell sample rate.
Overload-indikatorer for analoge inngangssignaler.

Signalindikatorer for analoge inngangs- og utgangssignaler.
Fem forskjellige referansenivåer tilgjengelige for å tilpasse seg nesten enhver anvendelse i forbruker-, profesjonell- eller broadcast-miljøer (velges via brytere på baksiden).
25-pin D-sub connectors for balanserte line inputs/outputs (AES59-2012:TASCAM pin assignment). Euro Block breakout box kan brukes for fast installasjon (BO-32DE).
XLR breakout boxes kan brukes for live musikk eller studioapplikasjoner (BO-16DX/IN, BO-16DX/OUT).

19-tommers rack-montering chassis (1U).

Spesifikasjoner
Audio oppløsning: 44.1/48/88.2/96 kHz, 16/24 bit.

Analoge audio inputs
Connectors: D-sub 25-pin.
Locking screws: No. 4-40 UNC (inch type).
Nominal input level: +4 dBu, +6 dBu (kun når maksimal input nivå er +15 dBu).
Maksimalt input nivå: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (stilt inn av REF. LEVEL switches).
Input impedans >=10 kOhm.

Analoge audio outputs
Connectors: D-sub 25-pin.
Locking screws: No. 4-40 UNC (inch type).
Nominal output level: +4 dBu, +6 dBu (kun når maksimal output nivå er +15 dBu).
Maksimalt output nivå: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (stilt inn av REF. LEVEL switches).
Output impedans <=200 Ohm.
Brukbar belastningsimpedans >=2 kOhm.

Network inputs/outputs
Dante PRIMARY/SECONDARY RJ-45 connectors.
Transmission protocol: Dante.
Network standard: Gigabit Ethernet, 1000BASE-T (IEEE 802.3ab).
Kabelkrav: Cat 5e eller bedre STP-kabler.

Audio performance
ANALOG IN to DANTE OUT
Frekvensrespons: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(-16 dBFS input, 44.1/48 kHz sample frekvens, JEITA)
20 Hz - 40 kHz, +0.1 dB / -0.5 dB
(-16 dBFS input, 88.2/96 kHz sample frekvens, JEITA)
Distortion (THD+N) <=0.001 %
(-1 dBFS input, 1 kHz, 44.1/48/88.2/96 kHz sample frekvens, JEITA)
S/N ratio >=113 dB
(44.1/48/88.2/96 kHz sample frekvens, JEITA)
Crosstalk >=115 dB
(1 kHz, 44.1/48/88.2/96 kHz sample frekvens, JEITA)

DANTE IN to ANALOG OUT
Frekvensrespons: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(-16 dBFS input, 44.1/48 kHz sample frekvens, JEITA)
20 Hz - 40 kHz, +0.1 dB / -1.0 dB
(-16 dBFS input, 88.2/96 kHz sample frekvens, JEITA)
Distortion (THD+N) <=0.001 %
(-1 dBFS input, 1 kHz, 44.1/48/88.2/96 kHz sample frekvens, JEITA)
S/N ratio >=110 dB
(44.1/48/88.2/96 kHz sample frekvens, JEITA)
Crosstalk >=115 dB
(1 kHz, 44.1/48/88.2/96 kHz sample frekvens, JEITA)

Strømforsyning og øvrige spesifikasjoner
Strømforsyning: AC 100-240 V, 50/60 Hz.
Strømforbruk: ML-32D: 22 W, ML-16D: 14 W.
Dimensjoner (B × H × D): 483 mm × 45 mm × 304 mm.
Vekt: ML-32D: 3.5 kg, ML-16D: 3.3 kg.
Driftstemperatur: 0-40 °C.
