Tascam DR-701D Lydoptaker til DSLR

Tascam DR-701D Audio Recorder til DSLR

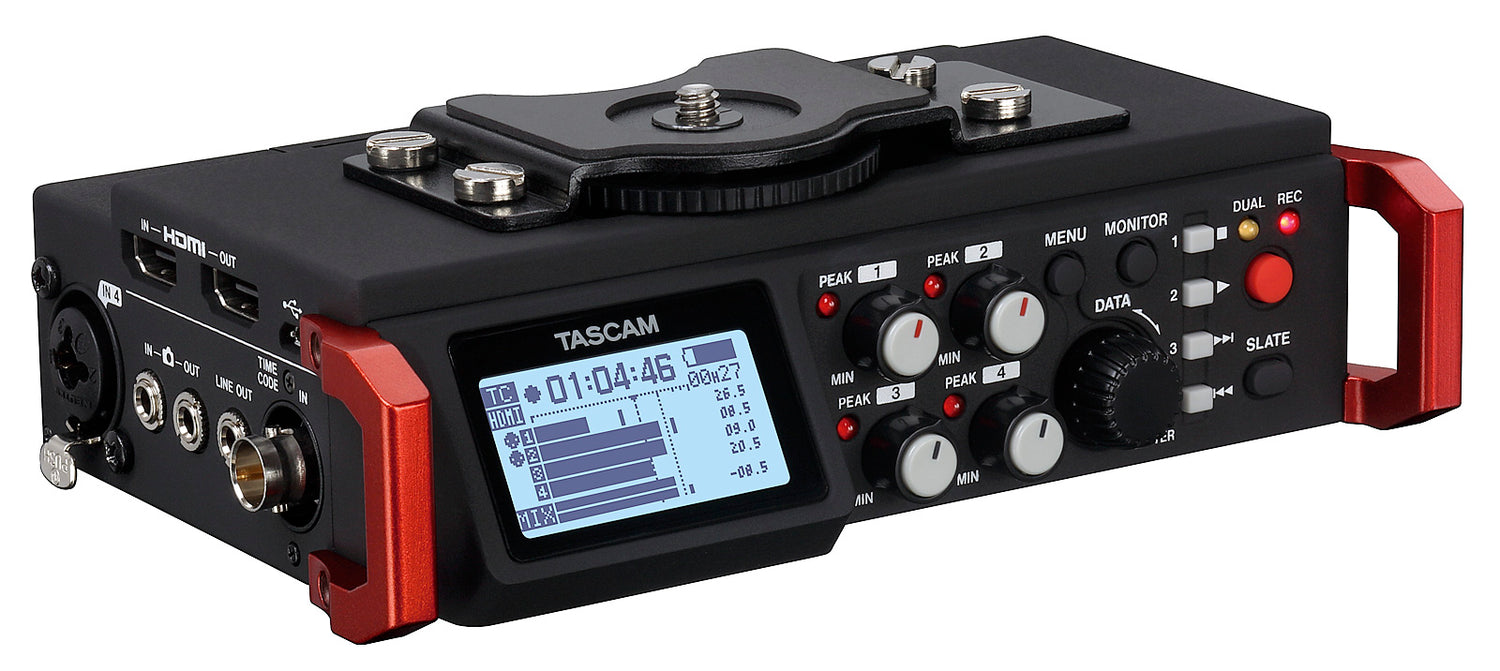

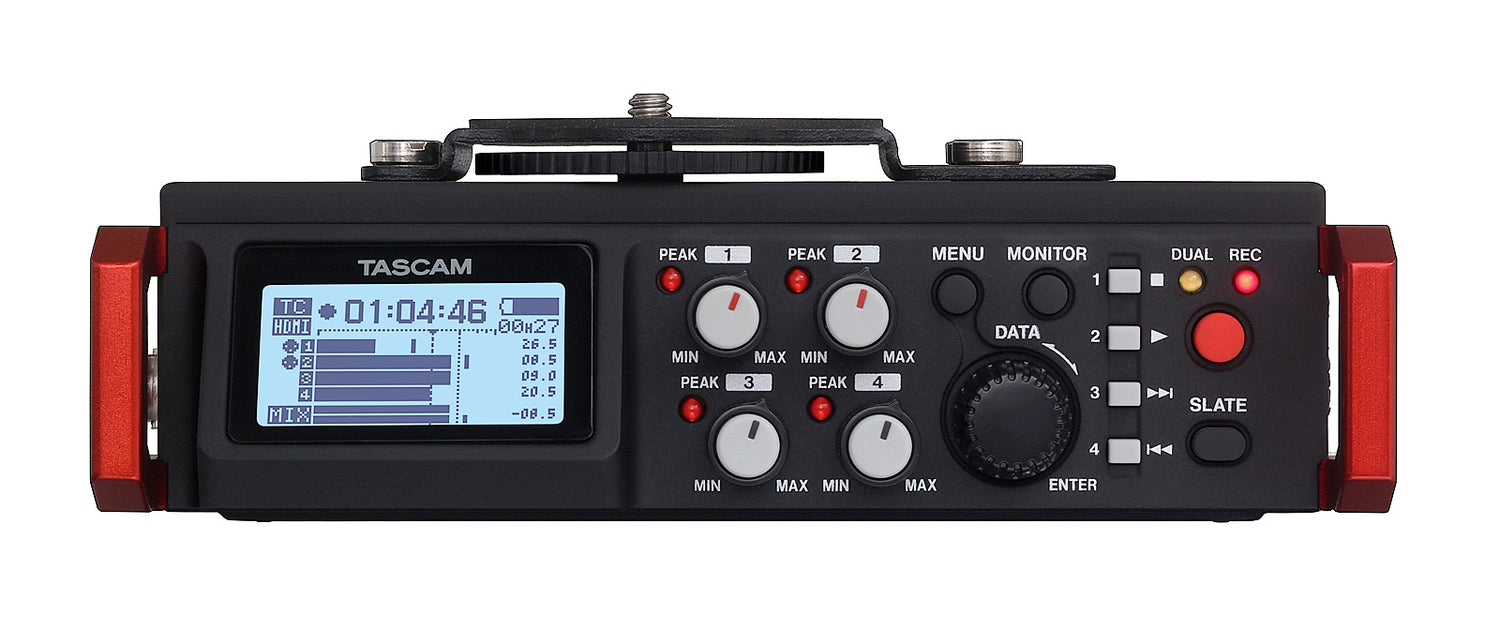

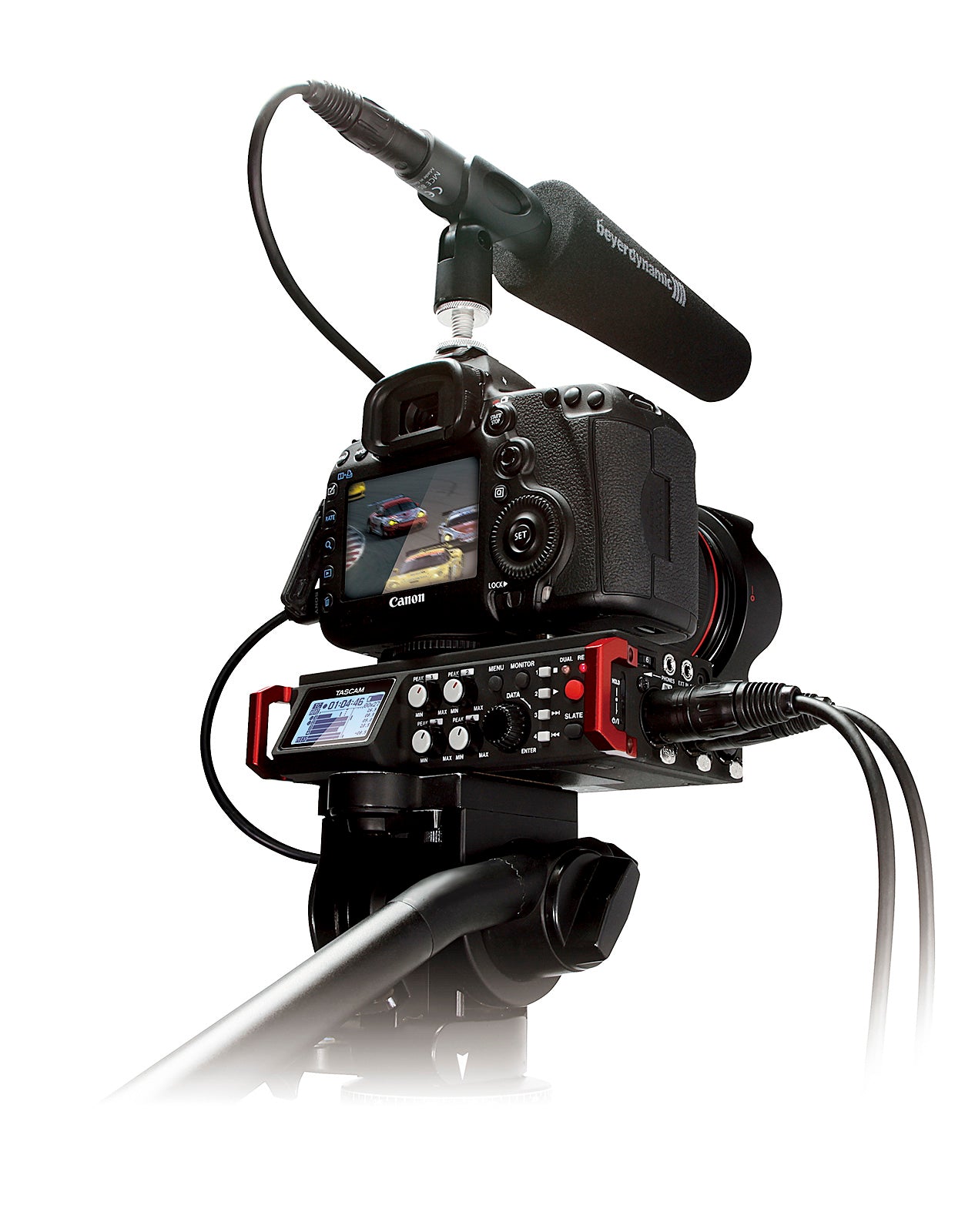

DR-701D inkluderer et timecode-input og en timecode-generator for enkel synkronisering med SMPTE-generator, kamera eller smart-slate. HDMI in og out lar et DSLR-kamera ta opp på begge enheter, og video-clock forhindrer drift mellom lyd og bilde. Fire mikrofonsignaler kan tas opp individuelt og mixes til en stereo-kanal, med seks opptakskanaler totalt. Det lettvektige chassis er laget av en magnesiumlegering. Et stativ kan monteres over eller under enheten, noe som gjør den monterbar under et kamera eller brukbar alene. DR-701D er designet for å møte profesjonelle filmregissørers, TV-produsenters, reklamebyråers og dokumentaristers høye tekniske krav.

Opptaksmedier:

SD-kort (64 MB - 2 GB), SDHC-kort (4-32 GB), SDXC-kort (48-128 GB)

Opptaks- og avspillingsformater:

WAV: 44.1 kHz, 48 kHz, 96 kHz, 192 kHz, 16/24 bit

BWF: 44.1 kHz, 48 kHz, 96 kHz, 192 kHz, 16/24 bit

Antall inngangskanaler:

4 maks (44.1/48/96 kHz), 2 maks (192 kHz)

Antall opptakskanaler:

6 maks (44.1/48/96 kHz), 2 maks (192 kHz)

IN 1-4 combo-kontakter:

XLR-3-31 (1: GND, 2: HOT, 3: COLD) (XLR-kontakter kan levere phantom power),

6.3-mm standard TRS-kontakt (Tip = HOT, Ring = COLD, Sleeve = GND)

Input gain kan settes til LOW, MID, HI eller HI+

Inputimpedans: 2 kOhm

Phantom Power: 48 V ±4 V (10 mA/pr. kanal) eller 24 V ±4 V (10 mA/pr. kanal)

Maksimalt inngangsnivå: +4 dBu

Minimalt inngangsnivå: -72 dBu

Mikrofoninngang gain (input-nivå-knapp på maksimum):

LOW: +20 dB, MID: +40 dB, HI: +52 dB, HI+: +64 dB

Inngangs gain kan settes til LINE

Inputimpedans: 10 kOhm eller høyere

Nominalt inputnivå: +4 dBu

Maksimalt inputnivå: +24 dBu

Ytterligere input (EXT IN 1/2):

3.5-mm stereo mini jack (kan levere plug-in power)

Inputimpedans: 10 kOhm

Maksimalt inputnivå: +10 dBV

Minimalt inputnivå: -50 dBV

Mikrofoninngang gain (input-nivå-knapp på maksimum):

LOW: +3 dB, MID: +11 dB, HI: +26 dB, HI+: +38 dB

Kamerainput:

3.5-mm stereo mini jack

Inputimpedans: 10 kOhm

Nominalt inputnivå: -10 dBV

Maksimalt inputnivå: +6 dBV

Hodetelefonutgang (PHONES):

3.5-mm stereo mini jack

Maksimalt utgangseffekt: 50 mW + 50 mW

Kamerautgang:

3.5-mm stereo mini jack

Utgangsimpedans: 200 Ohm

Nominalt utgangsnivå: -44 dBV

Maksimalt utgangsnivå: +6 dBV

Merk:

Det maksimale inputnivået er det nivået hvor input-knappen kan justeres, og et digitalt fullskala (0 dBFS) signal kan mates inn uten å forvrenges. Det minimale inputnivået er det nivået hvor input-knappen kan justeres, og et -20 dBFS signal kan mates inn.

Line-utgang (LINE OUT):

3.5-mm stereo mini jack

Utgangsimpedans: 200 Ohm

Nominalt utgangsnivå: -14 dBV

Maksimalt utgangsnivå: +6 dBV

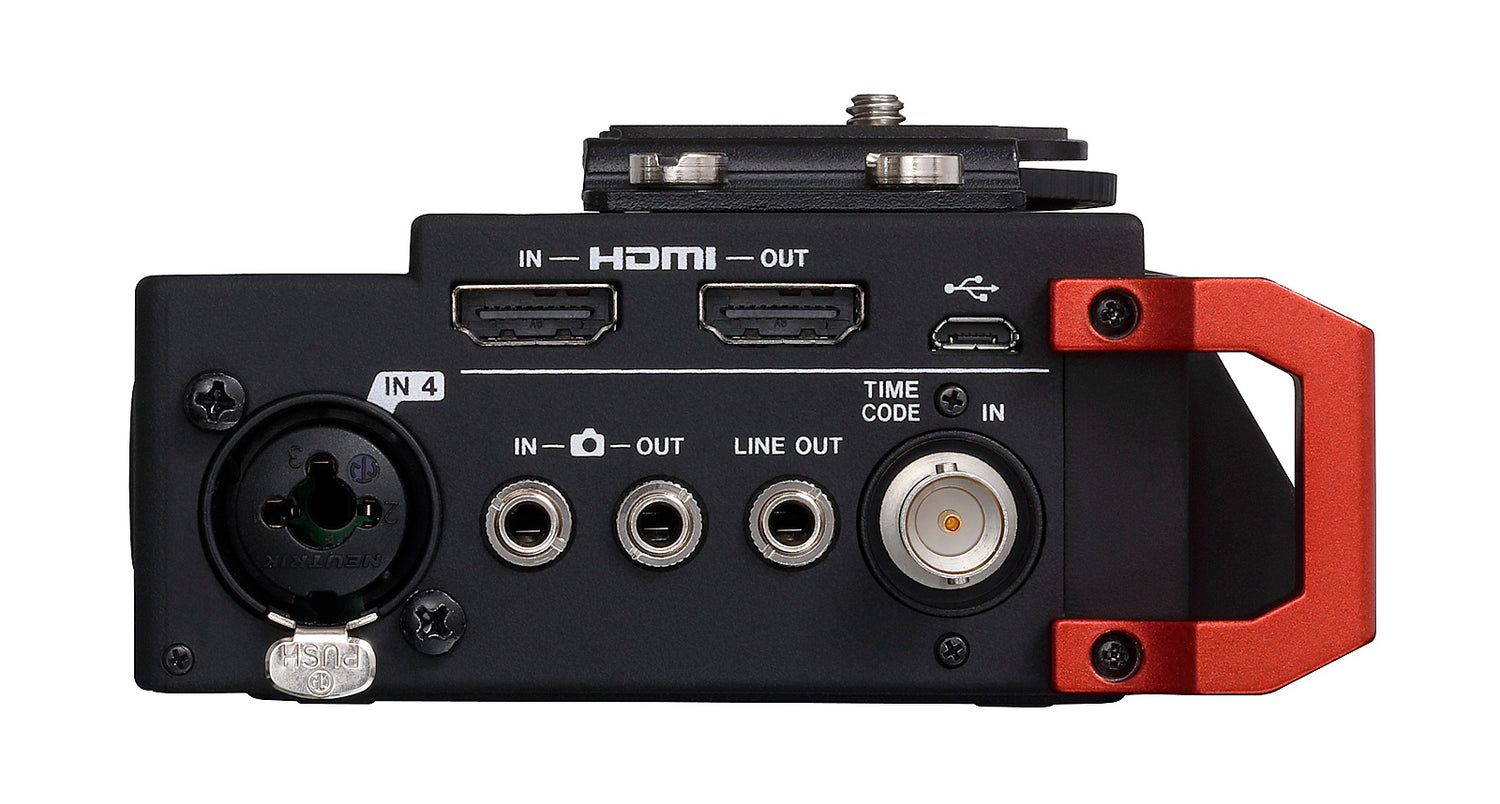

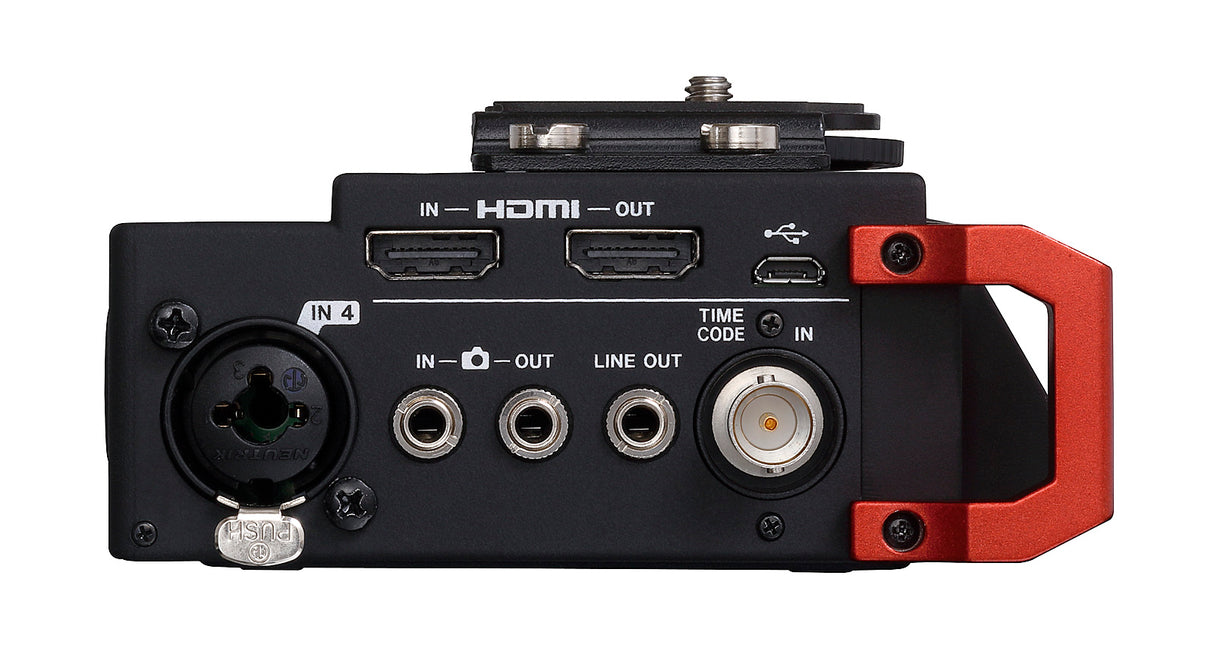

HDMI inn/utgang (HDMI IN/OUT):

Type-A kontakt

USB-tilkobling:

Micro-B kontakt

Format: USB 2.0 High Speed, mass storage class

Timecode-input (TIME CODE IN):

BNC

Inputsignal spenningsområde: 0.5-5 Vpp

Inputimpedans: 10 kOhm

Format: SMPTE 12M-1999 kompatibel

REMOTE-tilkobling:

2.5-mm TRS micro jack

Frekvensrespons:

20 Hz - 20 kHz +0.5/−1 dB (LINE IN til LINE OUT, Fs 48 kHz, JEITA)

20 Hz - 40 kHz +0.5/−1 dB (LINE IN til LINE OUT, Fs 96 kHz, JEITA)

20 Hz - 80 kHz +0.5/−5 dB (LINE IN til LINE OUT, Fs 192 kHz, JEITA)

Forvrengning:

0.007 % eller mindre (Mikrofoninngang til LINE OUT, -10 dBu input, Fs 44.1/48/96/192 kHz, JEITA)

S/N ratio:

100 dB eller mer (Line- eller Mikrofoninngang til LINE OUT, Fs 44.1/48/96/192 kHz, JEITA)

Ekvivalent inputstøy (EIN):

-124 dBu eller mindre

Strømforsyning:

4 AA-batterier (alkaline, NiMH eller lithium), AC-adapter (Tascam PS-P515U, selges separat) eller USB-tilkobling, Ekstern batteripakke (Tascam BP-6AA, selges separat)

Strømforbruk: 6.5 W (maksimum)

Strømforbruk (USB-tilkobling): 1.3 A (maksimum)

Mål (B x H x D):

169 x 57 x 114 mm (med kameraadapter montert)

Vekt:

654 g (inkludert batterier), 561 g (uten batterier)

Tillatt driftstemperaturområde:

0-40 °C
