Firkantet truss (Quad truss)

Firkantet truss og Quad Truss til scene, lys og events

Firkantet truss, også kalt Quad Truss, er en tredimensjonal trussprofil med fire parallelle hovedrør. Konstruksjonen gir fire ensartede sider og gjør profilen velegnet til lysbroer, scenerammer, messestands og tekniske installasjoner.

I det aktuelle utvalget finner du firkantede trusselementer fra Alutruss og DNA i ulike lengder og utførelser. Før du velger truss, bør du ta utgangspunkt i konstruksjonens størrelse, belastning, understøtting og forbindelsessystemet som brukes.

Se også det samlede utvalget av alutruss.

Hva er Quad Truss?

Quad Truss består av fire hovedrør som, set fra enden, danner et kvadrat eller rektangel. Hovedrørene forbindes av diagonale rør som stabiliserer profilen og fordeler kreftene gjennom konstruksjonen.

De fire sidene gir flere muligheter for montering av lys, beslag og annet kompatibelt utstyr. Det gjør samtidig profilen anvendelig i konstruksjoner der trussen kan være synlig fra flere vinkler.

Hva brukes firkantet truss til?

Quad Truss brukes blant annet til:

• Lysbroer over scener og dansegulv.
• Rammer til messestands og utstillinger.
• DJ- og eventoppsett.
• Skilt, bannere og visuelle installasjoner.
• Tekniske konstruksjoner i butikker og showrooms.
• Frittstående eller opphengte rammer.

Den konkrete konstruksjonen skal alltid dimensjoneres etter produsentens belastningsdata og de lokale forholdene.

Aktuelle Quad Truss-serier

Alutruss QUADLOCK 6082

Det aktive utvalget av Alutruss QUADLOCK 6082 omfatter rette trusselementer i lengder på 1, 1,5 og 3 meter.

De ulike lengdene kan brukes til å tilpasse konstruksjonen etter ønsket bredde eller høyde. Kortere elementer gir flere kombinasjonsmuligheter, mens lengre seksjoner kan redusere antallet skjøter.

Collectionen inneholder dessuten en Alutruss QUADLOCK-end plate på 50 x 50 cm. En end plate kan inngå som avslutning eller monteringsdel i en kompatibel konstruksjon, avhengig av den planlagte bruken.

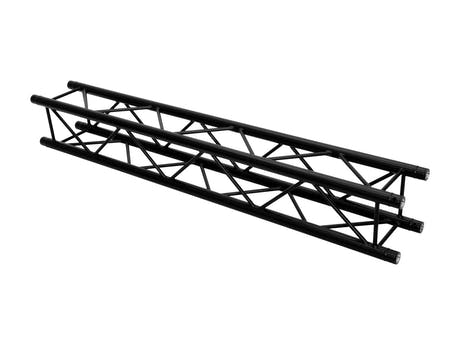

DNA TB4 i svart

DNA TB4-serien omfatter for tiden svarte firkantede trusselementer i lengder på 1, 1,5 og 2 meter.

Den svarte overflaten kan være relevant i oppsett der trussen skal fremstå mer diskret rundt mørke scenebakgrunner, lysutstyr eller svarte installasjoner.

DNA TB4 og Alutruss QUADLOCK er separate produktserier. Elementene bør derfor ikke kombineres med mindre kompatibiliteten er dokumentert.

Valg av trusslengde

Valget av lengde avhenger både av konstruksjonen og de praktiske forholdene rundt transport, oppbevaring og montering.

Kortere trusselementer

Kortere seksjoner kan være en fordel når:

• Konstruksjonen skal tilpasses ulike lokaler.
• Trussen ofte skal transporteres.
• Det er begrenset lagringsplass.
• Det er behov for flere mulige kombinasjoner.

Lengre trusselementer

Lengre seksjoner kan redusere antallet forbindelser i en rett strekning. De krever imidlertid mer plass under transport og kan være vanskeligere å håndtere alene.

En lengre seksjon betyr ikke automatisk at konstruksjonen tåler mer. Belastningen avhenger blant annet av spennvidden og plasseringen av det monterte utstyret.

Quad Truss eller Tri Truss?

Valget mellom firkantet og trekantet truss avhenger av konstruksjonens geometri, belastning og monteringsbehov.

Quad Truss kan være relevant når du ønsker:

• Fire ensartede monteringssider.
• En symmetrisk profil.
• Mulighet for konstruksjoner som ses fra flere vinkler.
• Tilgang til kompatible hjørner og forbindelser i flere retninger.

Trekantet truss har tre hovedrør og kan være et alternativ når en litt mindre profil passer bedre til konstruksjonen.

Til lettere, flate konstruksjoner kan du også se Bi Truss.

Montering og kompatibilitet

Trusselementer monteres med koblinger, pinner, splittere eller andre forbindelsesdeler som er utviklet for den konkrete serien.

Truss fra ulike produsenter eller serier bør ikke kombineres utelukkende basert på profilens utvendige mål. Det kan være forskjeller i blant annet:

• Hovedrørenes diameter.
• Avstanden mellom rørene.
• Utformingen av koblingene.
• Pinner og låsesystemer.
• Aluminiumstype og konstruksjon.
• Belastningsdata.

Kontroller alltid produktbeskrivelsen for å se hvilke forbindelsesdeler som følger med, og hvilke som eventuelt må bestilles separat.

Du finner flere forbindelses- og monteringsdeler under Alutruss-tilbehør.

Belastning og spennvidde

Den tillatte belastningen for en Quad Truss-konstruksjon avhenger blant annet av:

• Trussens produktserie.
• Lengden på de enkelte elementene.
• Den samlede frie spennvidden.
• Antallet og plasseringen av understøttinger.
• Antallet skjøter.
• Plasseringen av det monterte utstyret.
• Om belastningen er fordelt eller konsentrert.

En jevnt fordelt belastning påvirker trussen annerledes enn en tung punktbelastning samlet på ett sted. Derfor bør tillatt belastning alltid vurderes ut fra produsentens tekniske dokumentasjon.

Frittstående og opphengte konstruksjoner

Frittstående konstruksjoner krever et stabilt underlag, korrekt understøtting og eventuelt ballast. Konstruksjonen skal vurderes med hensyn til høyde, bredde og risikoen for at den velter.

Ved opphengt truss skal alle opphengspunkter, beslag og sikkerhetskomponenter være dimensjonert for den konkrete belastningen. Dette gjelder både trussen og alt utstyr som monteres på konstruksjonen.

Se relevante komponenter under kjeder og karabinkroker.

Montering av lys og utstyr

Lys, skjermer og annet teknisk utstyr skal monteres med clamps eller beslag som passer til hovedrørenes diameter.

Beslagene skal kunne lukkes korrekt uten å deformere røret. Utstyr over personer skal sikres i henhold til gjeldende krav og produsentens anvisninger.

Ved planlegging bør vekten fordeles så hensiktsmessig som mulig og holdes innenfor konstruksjonens dokumenterte kapasitet.

Kontroll før montering

Trusselementer og forbindelsesdeler bør kontrolleres før hver montering. Se etter:

• Bøyde eller deformerte hovedrør.
• Sprekker eller skader rundt sveiser.
• Bulker og kraftige merker i profilene.
• Slitte eller manglende pinner og splittere.
• Koblinger som ikke kan monteres korrekt.
• Skader på svarte eller behandlede overflater.

Skadde elementer bør ikke brukes før de er vurdert i henhold til produsentens retningslinjer.

Ofte stilte spørsmål om Quad Truss

Hva er forskjellen på firkantet truss og Quad Truss?

Det er normalt snakk om samme profiltype. Begge betegnelsene brukes om truss med fire parallelle hovedrør.

Følger koblinger med?

Det varierer mellom produkter og produktserier. Kontroller derfor alltid produktbeskrivelsen og pakkens innhold.

Kan Alutruss QUADLOCK kombineres med DNA TB4?

Det bør ikke antas. Produktene kommer fra ulike serier og produsenter, og kompatibiliteten må være dokumentert.

Er Quad Truss alltid sterkere enn Tri Truss?

Ikke nødvendigvis. Belastningskapasiteten avhenger av den konkrete serien, dimensjonene, spennvidden og konstruksjonens oppbygning.

Kan firkantet truss brukes utendørs?

Utendørs bruk krever at vind, vær, underlag, ballast og eventuelle bannere eller andre vindfang inngår i vurderingen.
