Alutruss-tilbehør

Trusstilbehør, connectors, pins og adaptere

Det riktige trusstilbehøret er avgjørende når en konstruksjon skal monteres, utvides, avsluttes eller tilpasses. I denne kolleksjonen finner du blant annet connectors, pins, pivots, base plates, end plates, adaptere og reservedeler til utvalgte trussystemer.

Det aktive sortimentet omfatter produkter fra Alutruss, DuraTruss, Milos, DNA og ProXL. Delene er utviklet for ulike profiler og produktserier, og de bør derfor ikke betraktes som universelle, selv om de kan ligne på hverandre.

Se også det samlede utvalget av alutruss.

Tilbehør for montering av truss

Trusselementer forbindes vanligvis med et system av koniske connectors, pins og splitter. Hver del har sin egen funksjon i monteringen:

• Connectors forbinder de enkelte trusselementene.
• Pins låser connectoren mellom profilene.

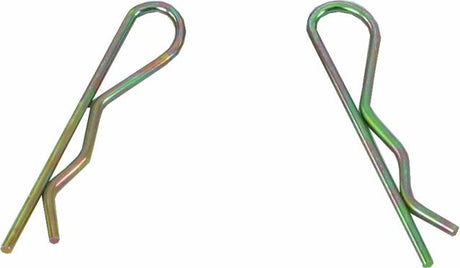

• Splitter eller nåler sørger for at pins ikke beveger seg ut av monteringen.
• Pivots og bolter inngår i utvalgte systemer og monteringsmetoder.

Bruk kun deler som er beregnet for den aktuelle produsenten og produktserien. En feil connector eller pin kan muligens føres inn i profilen uten å gi en korrekt eller dokumentert montering.

Alutruss QUICK-LOCK-tilbehør

Det aktive utvalget fra Alutruss omfatter flere reservedeler til QUICK-LOCK-systemet, blant annet connecting cones, spare pins og ulike pivots.

Det finnes blant annet:

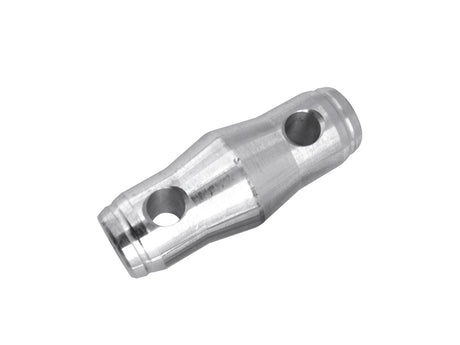

• QUICK-LOCK connecting cone.
• Spare pivot.

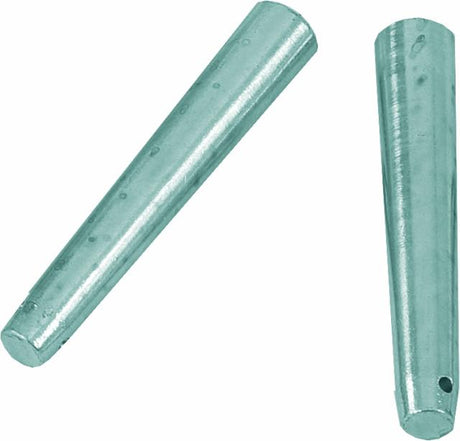

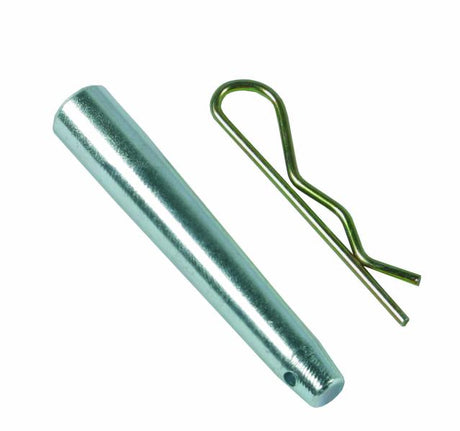

• Spare pin.

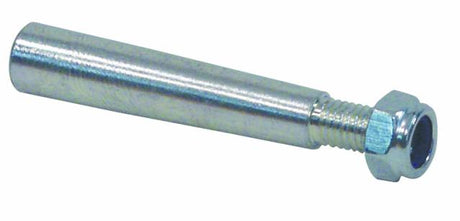

• Pivot med M8-mutter.
• Pivot med pin.

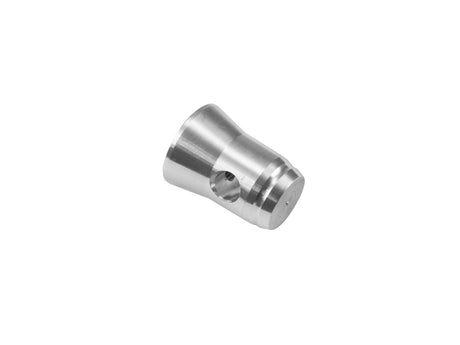

• Halvkonisk connector med M10-gjenger.

Disse komponentene brukes til ulike typer monteringer. Kontroller derfor alltid varenummer, serie og dimensjoner før du bestiller en reservedel.

Alutruss QUADLOCK-tilbehør

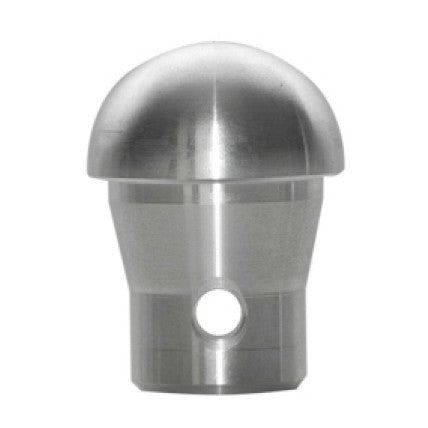

Til Alutruss QUADLOCK finner du for tiden monteringssett, halvkoniske connectors og end plates.

Et monteringssett kan samle flere nødvendige deler i én pakke, mens en halvkonisk connector med gjenger kan brukes i spesielle monteringsløsninger. End plates brukes som avslutnings- eller monteringskomponenter i kompatible konstruksjoner.

Trenger du firkantede trusselementer, kan du se vårt utvalg av Quad Truss.

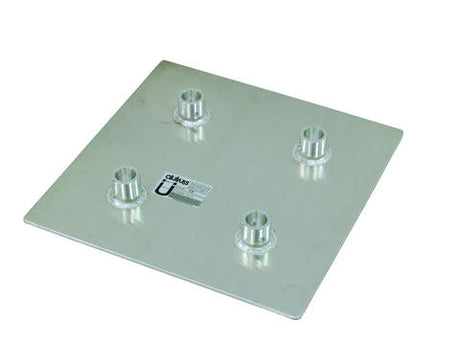

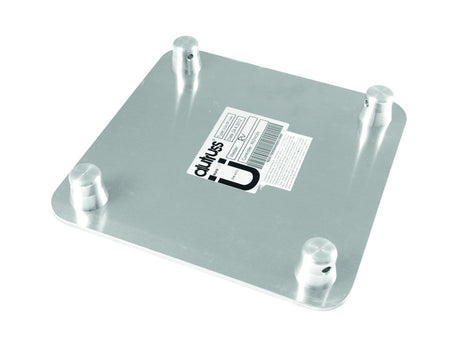

Base plates og end plates

Base plates og end plates kan brukes ved avslutning, støtte eller montering av en trusskonstruksjon. Den nøyaktige funksjonen avhenger av platens utforming og trussystemet den tilhører.

Kolleksjonen omfatter blant annet:

• Alutruss DECOLOCK DQ4 base plate.
• Alutruss QUADLOCK end plates.
• DuraTruss terminal piece.

En base plate gjør ikke automatisk en høy eller frittstående konstruksjon stabil. Konstruksjonens høyde, bredde, ballast, underlag og belastning må fortsatt vurderes samlet.

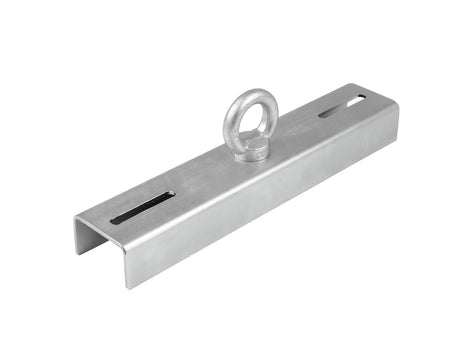

Trussadaptere

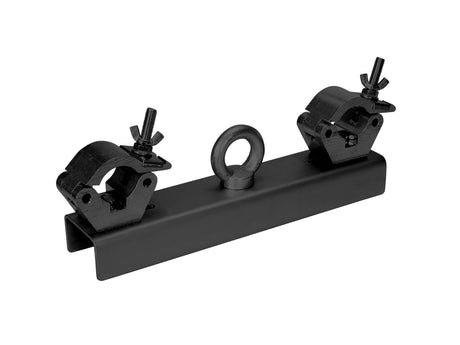

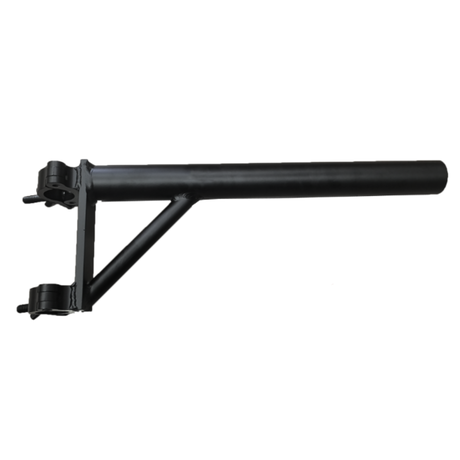

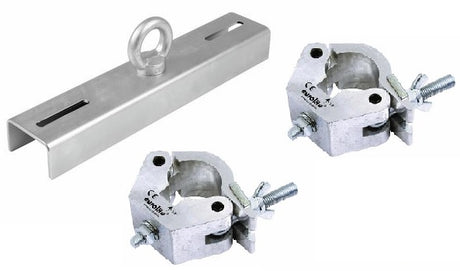

Trussadaptere brukes til å skape et monteringspunkt mellom truss og annet kompatibelt utstyr. Det aktuelle utvalget omfatter flere adaptere fra Alutruss samt en boom arm fra DNA.

Noen adaptere leveres med clamps, mens andre krever at passende beslag kjøpes separat. Kontroller derfor alltid:

• Hvilken rørdiameter adapteren passer til.
• Om clamps eller bolter følger med.
• Den tillatte belastningen.
• Hvordan adapteren skal orienteres.
• Om produktet passer til den planlagte bruken.

DuraTruss-connectors og pins

DuraTruss-produktene i kolleksjonen omfatter connectors og pins til ulike DT-systemer.

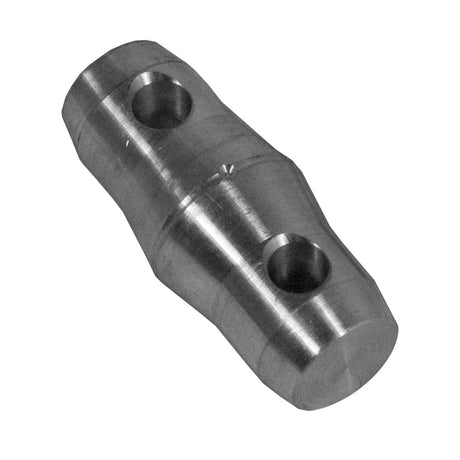

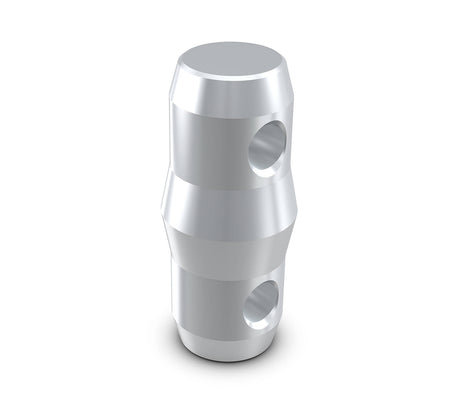

Det finnes blant annet koniske connectors til:

• DuraTruss DT 22-, DT 23- og DT 24-systemene.
• DuraTruss DT 32-, DT 33- og DT 34-systemene.

I tillegg finnes en kort pin til DT 30- og DT 40-seriene samt utvalgte terminal- og adapterdeler.

Betegnelsene ligner på hverandre, men delene er ikke nødvendigvis innbyrdes kompatible. Tilpass alltid tilbehøret til den nøyaktige serien.

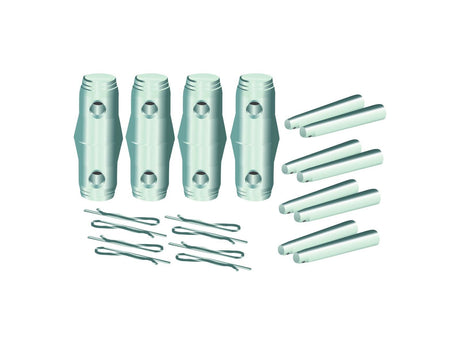

Milos-connectors og monteringssett

Det aktive Milos-sortimentet omfatter et QTM-monteringssett samt en konisk connector til BTB-, STB- og QTB-seriene.

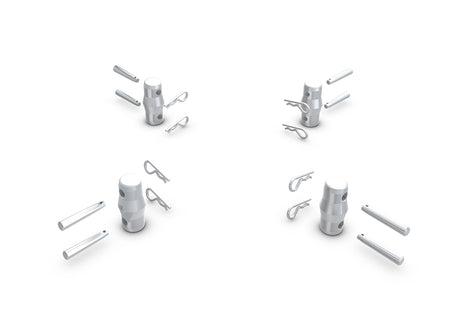

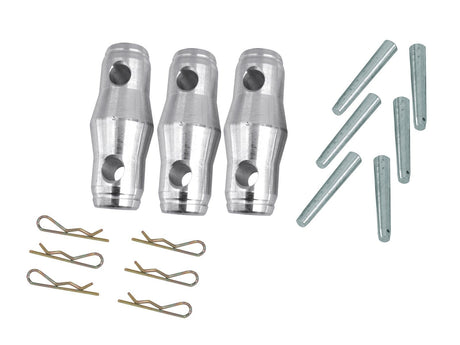

Et komplett monteringssett kan inneholde flere connectors, pins og sikringsnåler. Innholdet varierer imidlertid fra produkt til produkt, og bør derfor kontrolleres på den aktuelle produktsiden.

For trekantede konstruksjoner kan du også se Tri Truss, mens tilbehør til flate profiler finnes sammen med Bi Truss.

Slik velger du riktig trusstilbehør

Start med å identifisere den nøyaktige trussen tilbehøret skal brukes sammen med. Kontroller deretter følgende opplysninger:

• Produsent.
• Produktserie.
• Profiltype og dimensjon.
• Hovedrørenes diameter.
• Connectorens eller pinnens varenummer.
• Gjengetype og størrelse hvis delen har gjenger.
• Om det kreves ekstra pins, splitter, bolter eller clamps.

Det er ikke tilstrekkelig å bare måle trussens utvendige bredde. To systemer kan ha samme profilbredde, men ulike forbindelser, rørdiametre og belastningsdata.

Utskifting av pins, pivots og connectors

Pins, pivots og connectors er slitedeler som bør kontrolleres regelmessig. De skal kunne monteres uten unormal motstand og låses korrekt.

Skift ut en del hvis du konstaterer:

• Bøyde eller deformerte pins.
• Sprekker eller kraftige merker i connectors.
• Slitte eller skadde gjenger.
• Manglende eller skadde splitter.
• Monteringer med unormalt stor klaring.
• Deler som ikke lenger kan monteres korrekt.

Ikke forsøk å rette ut alvorlig skadde connectors eller pins og bruke dem på nytt uten produsentens godkjenning.

Sikker montering av truss og tilbehør

Alle deler i en trusskonstruksjon må passe sammen og være dimensjonert for den aktuelle belastningen. Dette gjelder ikke bare selve trussen, men også base plates, adaptere, clamps, oppheng og sikkerhetsdeler.

Ved opphengt utstyr skal relevante sekundære sikringer og opphengskomponenter brukes. Se også utvalget av kjeder og karabinkroker.

Produsentens tekniske dokumentasjon og belastningsdata bør alltid følges. Ved større konstruksjoner eller oppheng over personer bør oppsettet planlegges og utføres av personer med nødvendig fagkunnskap.

Ofte stilte spørsmål om trusstilbehør

Kan connectors fra ulike produsenter brukes sammen?

Kun hvis kompatibiliteten er dokumentert. Lignende utseende eller samme utvendige mål er ikke tilstrekkelig.

Følger pins og splitter med en connector?

Det varierer mellom produktene. Noen varer er komplette monteringssett, mens andre bare inneholder én bestemt komponent.

Hva er forskjellen på en connector og en pin?

Connectoren forbinder trussprofilene, mens pins låser connectoren på plass. Splitter eller nåler sikrer vanligvis pinsene.

Kan en base plate brukes til frittstående truss?

Det avhenger av konstruksjonens størrelse, belastning, ballast og produsentens anvisninger. En base plate alene garanterer ikke stabilitet.

Hvordan finner jeg riktig reservedel?

Bruk produsent, produktserie og varenummer fra den eksisterende trussen eller monteringsdelen. Sammenlign deretter opplysningene med produktspesifikasjonene.
