Rackpaneler

Anvendelsesscenarioer

Rackpaneler spiller en sentral rolle i mange forskjellige oppsett. Enten du jobber med live-lyd, studioproduksjon, AV-installasjon eller IT/servere, vil de samme grunnprinsippene gjenta seg: struktur, sikkerhet og oversiktlighet. Her er noen typiske scenarier og hvordan rackpaneler brukes i praksis.

I live- og touring-racks til lyd brukes rackpaneler ofte til å samle alle nødvendige tilkoblinger i fronten. Det kan være XLR-innganger og -utganger til mikrofoner og scenebokser, høyttalerutganger til PA-system, samt tilkoblinger til lysstyring via DMX eller nettverk. En kombinasjon av D-type paneler og blindplater gjør det mulig å tilpasse rac­ket presist til den enkelte produksjon, samtidig som ubrukte hull lukkes forsvarlig. Ventilasjonspaneler plasseres strategisk ved siden av kraftige forsterkere og strømfordeling for å sikre korrekt luftstrøm under høy belastning.

I studiemiljøer brukes rackpaneler ofte til å skape et pent og logisk patchpunkt mellom kontrollrom og innspillingsrom. Et patchpanel med D-type utskjæringer kan her utstyres med kombinerte XLR/jack-kontakter, nettverkskontakter og andre forbindelser, slik at alle kabler samles ett sted. Det gjør omrokering av gear og oppbygging av forskjellige signalkjeder langt raskere, samtidig som rac­ket fremstår ryddig og lett å arbeide med – selv i mindre home-studioer.

Til faste AV-installasjoner i konferansesaler, kirker, undervisningslokaler og teatre brukes rackpaneler til å lage faste tilkoblingspunkter for mikrofoner, skjermer, projektorer og avspillere. Her er det viktig at panelene er tydelig merket og lette å betjene for ikke-tekniske brukere. Blindpaneler anvendes for å lukke av tekniske seksjoner som ikke må røres, mens tilgjengelige kontakter samles i ett eller flere oversiktlige tilkoblingsfelt. Kombinert med klistrelapper og tydelig tekst kan man oppnå en meget brukervennlig løsning.

I IT- og serverracks brukes rackpaneler til kabelgjennomføringer, ekstra ventilasjon og avlukking av ubrukte rackenheter. Selv om fokus her typisk er på nettverk og servere, gjelder de samme prinsippene som ved lyd og lys: åpne hull kan gi dårlig luftstyring, støv og rot, mens gjennomtenkte kabelplater og ventilasjonspaneler kan forbedre kjøling og kabelføring markant. Mange velger å kombinere kabelplater i fronten med blindplater i mellomrom for å styre luftstrømmen fra bunnen og opp gjennom rac­ket.

S selv mindre oppsett med f.eks. rackmonterte computere, rack PC, medieservere eller avspillere kan ha stor fordel av enkle rackpaneler. Et enkelt frontpanel med kabelgjennomføring eller noen få D-type kontakter kan gjøre det mye lettere å koble til enhetene uten å måtte gå til bak­siden av rac­ket hver gang. Det reduserer slitasje på kontakter og minsker risikoen for feiltilkoblinger.

Programvare og kompatibilitet (hvis relevant)

Selve rackpanelene er hardwarekomponenter uten programvare, men de inngår ofte i oppsett hvor flere systemer skal spille sømløst sammen – lyd, lys, nettverk, styring og datasystemer. Derfor er det viktig å planlegge kompatibilitet og signalveier før man borer ekstra hull eller monterer kontakter i panelene.

Til lydproduksjon vil rackpaneler typisk forbinde mikrofoner, instrumenter og outboard-utstyr med miksere, lydkort og datamaskiner hvor det avvikles DAW-software. Her er det en fordel å tenke i standardiserte kontakt-typer fra starten, f.eks. balanserte XLR- eller TRS-tilkoblinger, slik at man unngår adapterløsninger som senere kan skape feil. Ved å samle alle tilkoblinger i ett eller få paneler kan du lettere holde oversikt over hvilke innganger og utganger som er koblet til hvilke kanaler i din DAW.

I lys- og AV-styring brukes rackpaneler ofte til å føre DMX, nettverk og styringssignaler frem til der teknikeren arbeider. Her er det viktig å skille mellom forskjellige kabeltyper og følge anbefalinger for installasjon, f.eks. å bruke kabler og kontakter beregnet for datasignaler, og å separere strøm- og signalkabler der det er mulig. Rackpaneler med D-type utskjæringer gjør det mulig å montere både klassiske DMX-kontakter og moderne nettverkskontakter på samme sted.

Hvis du bruker rackmonterte computere eller rack PC til styring av lyd, lys eller AV, kan det være praktisk å føre både USB, nettverk og eventuelle skjermsignaler frem til et frontpanel, slik at du unngår å måtte til bak­siden av rac­ket for hver tilkobling. Ved å planlegge dette fra starten sikrer du at det samlede systemet er lett å betjene, og at alle nødvendige tilkoblinger er tilgjengelige uten å kompromittere stabilitet eller sikkerhet.

FAQ – ofte stilte spørsmål

Hva er et rackpanel, og hva brukes det til?

Et rackpanel er en frontplate til 19" rackskap og rackkofferter som enten brukes til montering av kontakter, kabelgjennomføringer, ventilasjon eller som blindplate for å lukke ubrukte høydemoduler. Rackpaneler samler tilkoblinger ett sted, beskytter utstyr og kabler og hjelper med å holde rac­ket ryddig og sikkert.

Hvilke typer rackpaneler finnes?

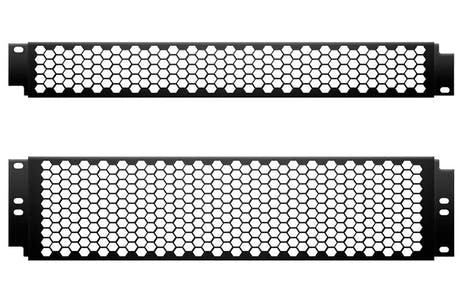

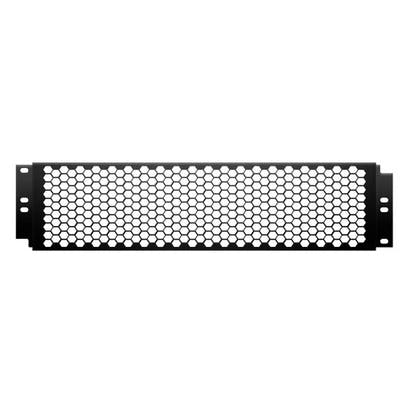

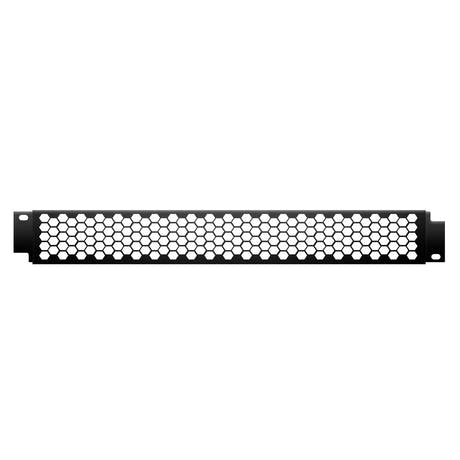

De mest vanlige typene er blindplater, kabelplater, paneler med D-type utskjæringer til chassis-kontakter, ventilasjonspaneler og beskyttelsespaneler med f.eks. plexiglass-front. De fås i forskjellige U-høyder slik at de kan tilpasses både små og store racks.

Hvordan velger jeg riktig rackpanel til mitt oppsett?

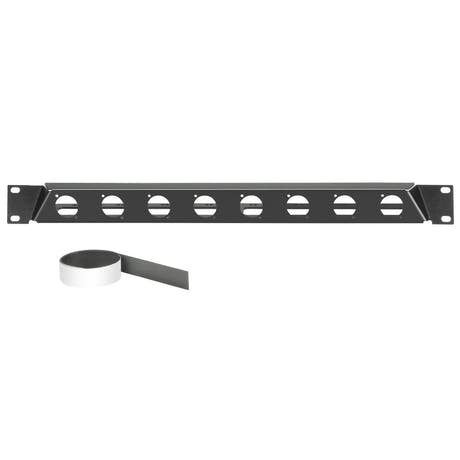

Start med å definere behovet ditt: skal du lukke hull, samle kontakter, føre kabler inn og ut eller forbedre ventilasjonen? Velg deretter riktig høyde (1U, 2U osv.), ønsket materiale og passende type utskjæringer. Til fleksible tilkoblingspaneler er D-type utskjæringer ofte det mest allsidige valget, mens blindplater og ventilasjonspaneler brukes til henholdsvis avlukking og kjøling.

Hvordan monterer man et rackpanel?

Et rackpanel monteres normalt på de vertikale rackskinnene i et 19" rack ved hjelp av standard rackskruer og eventuelt burmuttere. Du plasserer panelet i ønsket høyde, justerer hullene mot skinnenes hull og fester det med skruer. Hvis panelet skal ha kontakter montert, skjer dette typisk før panelet skrus fast i rac­ket, slik at du har bedre arbeidsplass til å sette kontakter og kabler.

Hva er forskjellen på et rack power panel og et vanlig strømstikkpanel?

Et rack power panel er spesifikt designet for montering i 19" racks og er dimensjonert etter U-standarder, slik at det passer sammen med annet rackmontert utstyr. Det vil ofte kombinere flere strømuttak, eventuelt med brytere eller indikatorer, i en robust konstruksjon som tåler profesjonell bruk. Et vanlig strømstikkpanel er ikke nødvendigvis tilpasset rackmontasje og kan derfor kreve egne beslag eller tilpasning for å kunne inngå pent og sikkert i et rac­k.

Hva bør jeg være oppmerksom på ved vedlikehold av rackpaneler?

Vedlikehold handler primært om rengjøring, ettertrekking av skruer og kontroll av kontakter og kabler. Tørk av panelene jevnlig for støv, kontroller at alle skruer sitter fast, og sjekk at kabler ikke er klemt eller har slitasjemerker ved gjennomføringer. På ventilasjonspaneler er det viktig å holde slots fri for støv og smuss slik at luft­sirkulasjonen ikke forringes.
