Intro – hva er rackpaneler
Rackpaneler er frontplater og dekkløsninger til 19" racks, rackskap og rackkofferter, som brukes til lyd, lys, AV og IT-utstyr. Et rackpanel kan enten fungere som blindpanel, tilkoblingspanel, ventilasjonspanel eller som beskyttelse av følsomt utstyr. I praksis er rackpaneler den delen av racket, som samler kontakter, kabler og betjening ett sted, slik at installasjonen blir mer oversiktlig, sikker og driftssikker – både i fast installasjon og på turné.
Hvor selve rackskapet gir den mekaniske rammen, er rackpanelene det som skaper struktur og funksjon i fronten: Her føres signaler og strøm ut, her lukkes ubrukte høydemoduler av, og her sikres korrekt luftsirkulasjon rundt varmefølsomme enheter. Uten gjennomtenkte rackpaneler ender mange oppsett raskt som uoversiktlig kabelrot, som er vanskelige å feilsøke og vedlikeholde.
Hos SoundStoreXL finner du særlig rackpaneler til profesjonelle lyd- og lysapplikasjoner: standard 19" paneler i forskjellige høyder (U-størrelser), blindplater, paneler med hull for D-type kontakter, kabelplater for gjennomføringer samt ventilasjonspaneler. De kan brukes i forsterkerracks, effektracks, stagebox-løsninger, AV-installasjoner, serverracks og mye mer.
Slik velger du riktig type rackpaneler
Valget av rackpanel avhenger først og fremst av hva du vil oppnå med racken din. Skal det primært se ryddig ut, skal du samle mange kontakter ett sted, eller er kjøling og luftgjennomstrømning viktigst? Her er de viktigste overveielsene når du velger rackpaneler til oppsettet ditt.
Start med å definere formålet ditt. Typisk vil du ha bruk for en kombinasjon av forskjellige paneltyper: kanskje et tilkoblingspanel med XLR- og strømuttak øverst, blindplater for å lukke hull, kabelplater for kabelgjennomføringer og ventilasjonspaneler rundt enheter som blir varme. Når du har kartlagt behovet, kan du fordele funksjonene på konkrete 19" rackpaneler i ønskede høyder.
Neste steg er å velge riktig høyde (antall U). Standard i bransjen er 1U, 2U, 3U osv., hvor 1U tilsvarer cirka 44,45 mm i høyden. Små enkle paneler, f.eks. med få kontakter eller som blindplater, er ofte 1U, mens større tilkoblingspaneler eller områder med mange D-type hull kan kreve 2U eller mer for å gi plass til kabler og god montering. Planlegg på forhånd hvor mange enheter du vil plassere i racket, så du sikrer at det er plass til både paneler, utstyr og eventuelle fremtidige utvidelser.
Materialvalg har også betydning. De fleste profesjonelle rackpaneler er utført i stål og pulverlakkert sort for å matche vanlige racksystemer. Stål gir høy mekanisk styrke og god holdbarhet, hvilket er viktig hvis racket skal på turné eller brukes i tøffe miljøer. I spesielle oppsett kan lettere materialer eller paneler med plexiglass være relevante, f.eks. hvis man vil beskytte innstillinger på en effektenhet, men fortsatt kunne se og overvåke fronten.
Vurder også hvilke kontakter og gjennomføringer du trenger. Mange rackpaneler leveres enten som blindplater uten hull eller som paneler forberedt med standardutskjæringer til D-type chassis-kontakter. D-type er en utbredt standard for XLR-, Speakon-, PowerCON- og mange kombinasjonskontakter, så et panel med D-type utskjæringer gir stor fleksibilitet og mulighet for å tilpasse panelet med presis de kontaktene du trenger. Til kombinerte installasjonspaneler kan du også supplere med kabelgjennomføringer og bushinger, slik at kabler kan føres inn og ut uten skarpe kanter.
Endelig er luftstrøm og kjøling avgjørende i mange racks. Stramme rackskap fylt med forsterkere, digitale enheter og strømfordeling genererer mye varme. Her er ventilasjonspaneler med horisontale eller vertikale slots en enkel måte å forbedre luftsirkulasjonen uten å etterlate store åpne hull. Ved å kombinere ventilasjonspaneler og blindplater kan du styre luftflowet og sikre at varme komponenter får tilstrekkelig kjøling.
Teknologier og funksjoner
- Rackpaneler med D-type utskjæringer
- Blindplater og kabelplater
- Ventilasjonspaneler og beskyttelsespaneler
Rackpaneler med D-type utskjæringer er blant de mest fleksible løsningene til profesjonelle lyd- og AV-installasjoner. Her er panelet fabrikkstanset med et antall standard D-type hull, som passer et bredt utvalg av chassis-kontakter. Det gjør det mulig å bygge egne tilkoblingspaneler, hvor man selv kombinerer XLR, nettstøpsel, høyttalerstikk, nettverkskontakter og andre forbindelser i samme panel. Fordelen er at alle forbindelser samles oversiktlig i fronten av racket, slik at teknikere raskt kan patch’e og feilsøke uten å måtte inn bak racket.

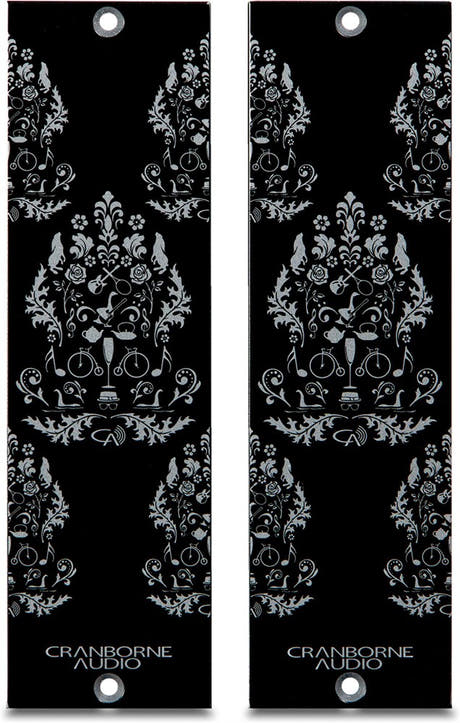

Blindplater (ofte kalt blindpaneler) er enkle, men viktige komponenter. De lukker ubrukte U-enheter av, beskytter mot støv og skitt og gir racket et rent og profesjonelt uttrykk. I live-racks beskytter blindplater også kabler og kontakter bak panelet mot slag og støt når utstyret transporteres. Blindplater fås i forskjellige høyder, slik at du kan fylle både små og større hull i racket og samtidig bevare en logisk struktur i høydefordelingen.
Kabelplater er en spesiell type rackpanel som er utstyrt med kabelgjennomføringer – ofte i form av gummilister, børstelister eller utskjæringer, hvor kabler kan føres inn og ut av racket. Det er en effektiv løsning når du vil holde forsiden ryddig, men fortsatt ha fleksibel tilgang til løse kabler, som f.eks. strømkabler, signalkabler til midlertidige oppsett eller nettverkstilkoblinger. Kabelplater hjelper samtidig med å beskytte kabler mot skarpe kanter, slik at risikoen for slitasje og brudd reduseres.
Ventilasjonspaneler er designet med slots eller perforeringer som sikrer luftsirkulasjon i racket. De finnes typisk som 1U eller 2U paneler, enten flate eller U-formede. U-formede paneler gir litt ekstra volum og kan brukes til å skape avstand mellom varmekilder og andre enheter, slik at varmen lettere kan slippe ut. Valget mellom horisontale og vertikale ventilasjonsslots handler primært om plassering og design – funksjonelt handler det om å sikre at varm luft har en naturlig vei ut av racket, ofte oppover.
Beskyttelsespaneler med f.eks. plexiglass-front kombinerer fysisk beskyttelse og visuell tilgang. De kan f.eks. brukes til å beskytte knapper og innstillinger på effektenheter, prosessorer eller miksere som sjelden skal justeres under drift, men som likevel skal kunne avleses. Et slikt panel monteres foran enheten og har typisk passende dybde, slik at kontroller ikke berøres av panelet, men fortsatt er skjult for utilsiktet berøring.
Populære merker hos SoundStoreXL
I kategorien rackpaneler og tilbehør samarbeider SoundStoreXL særlig med produsenter som er kjent innen touring, installasjon og profesjonell lydproduksjon. Disse produsentene fokuserer på robust konstruksjon, standardiserte mål og gjennomtenkt montering, slik at racket holder i mange års daglig bruk.
Noen produsenter er spesielt kjent for fleksible rackpaneler med D-type utskjæringer, blindplater i mange forskjellige U-høyder og kabelplater med praktisk kabelgjennomføring. Andre har spesialisert seg i tunge rack-skinner, kraftige rackprofiler og tilbehør som burmuttere og skruer, som gjør det lett å bygge komplette racksystemer fra bunnen av.
Felles for merkene du finner hos SoundStoreXL er fokus på standardisert 19" kompatibilitet og profesjonell kvalitet fremfor dekorative løsninger. Det betyr at paneler, skinner og tilbehør passer sammen på tvers av serier og kan kombineres fritt. Du kan derfor trygt blande forskjellige typer paneler i samme rack uten å gå på kompromiss med passform eller stabilitet.
Flere leverandører har røtter i live- og touringbransjen, hvor utstyret utsettes for harde belastninger, hyppig transport og rask opp- og nedpakking. Deres erfaring gjenspeiles i detaljene: avrundede kanter, gjennomført pulverlakkering, presise hull i forhold til IEC-standarder og gjennomtenkte løsninger for både for- og bakside av racket. Det gjør rackpanelene velegnede for både profesjonelle lydfirmaer, installasjonsfirmaer, teatre, livescener og seriøse hjemmebrukere.
