Daisy chain vs DMX-splitter – hva skal du velge i oppsettet ditt?

DMX er designet som et linjebasert system, men i takt med at setups vokser, øker kravene til signalstruktur. I mindre produksjoner er enkelhet ofte en fordel. I større produksjoner blir robusthet og feilisolering avgjørende.

Forståelsen av forskjellen mellom kjedestruktur og splitterstruktur er sentral for stabil lysstyring.

Begge metodene brukes profesjonelt

Daisy chain er den opprinnelige DMX-topologien og fungerer fortsatt fint i mindre og mellomstore setups. Splittere er derimot standard i teaterinstallasjoner, touringproduksjoner og større events, der driftssikkerhet prioriteres høyt.

Valget avhenger av kompleksitet og risikovilje.

Fordeler – Hva riktig struktur gir

En korrekt valgt signalstruktur reduserer risikoen for signalutfall, gjør feilsøking enklere og gir mer oversiktlig kabelføring.

I små setups kan færre komponenter gi raskere oppsett. I større setups kan segmentering via splitter forhindre at én feil påvirker hele systemet.

Funksjoner – Hva er en daisy chain

En daisy chain er standardmåten DMX opprinnelig er designet for å fungere på. Signalet sendes fra controller til første lampe, videre til neste og fortsetter gjennom hele kjeden fram til siste armatur.

Hver lampe har en DMX input og en DMX output. Outputen sender signalet videre til neste enhet.

Fordelen er enkelhet. Det kreves ingen ekstra bokser, færre komponenter, og oppsettet er raskt og økonomisk. I mindre setups med få lamper fungerer dette ofte uten problemer.

Ulempene oppstår når kjeden blir lang eller kompleks. Hvis én lampe mister strøm eller en kabel trekkes ut, mister alle etterfølgende lamper signal. Lange kjeder kan også føre til signalforringelse, særlig uten korrekt terminering. Feilsøking kan bli tidkrevende, siden hele kjeden må gjennomgås.

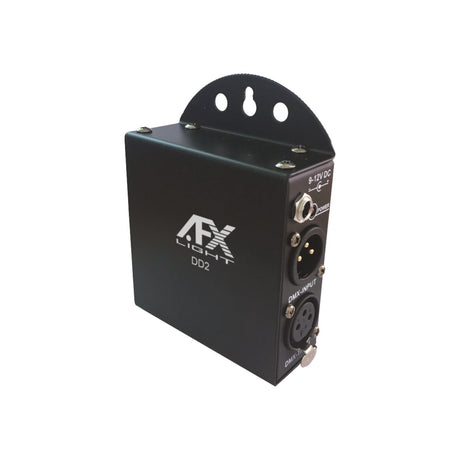

Hva er en DMX-splitter

En DMX-splitter mottar ett inngående DMX-signal og genererer flere uavhengige utganger. I stedet for én lang kjede kan signalet deles opp i separate grener.

Signalet regenereres og isoleres elektrisk på hver utgang. Det betyr at signalet ikke bare kopieres, men gjenopprettes med korrekt nivå og impedans.

Hvis det oppstår feil i én gren, påvirker det ikke de øvrige. Dette øker stabiliteten betydelig i større systemer.

Ulempene er først og fremst praktiske. Splittere er ekstra utstyr, krever strøm og medfører høyere kostnad og litt lengre oppsettstid. I små oppsett kan det derfor være unødvendig.

Slik fungerer det i praksis – Når bør du velge hva

Daisy chain er ofte tilstrekkelig når det er få lamper, korte kabelstrekk og begrenset kompleksitet. I mobile DJ-setups, mindre scener og testoppsett er det typisk den mest effektive løsningen.

En splitter gir derimot mening når kjeden blir lang, når armaturer er plassert i ulike retninger, eller når det brukes moving heads og andre komplekse enheter. I produksjoner der driftsstans ikke er akseptabelt, reduserer splittere risikoen for total systemfeil.

I praksis velger mange teknikere å ta i bruk splitter så snart oppsettet overstiger et mindre antall armaturer eller dekker et større fysisk område.

Den profesjonelle metoden – Kombinasjon

I mellomstore og større produksjoner brukes ofte en kombinasjon. Kontrolleren kobles til en splitter, og hver splitterutgang forsyner en kort daisy chain i en bestemt sone.

Denne strukturen kombinerer fordelene ved begge metodene. Hovedsignalet er stabilt og delt opp i isolerte grener, mens hver sone holdes enkel og oversiktlig. Det reduserer kabelrot og gjør feilsøking mer systematisk.

Case – Praktisk forskjell i stabilitet

I et mellomstort eventoppsett ble alle armaturer først koblet i én lang kjede. Sporadiske signalproblemer oppsto i de siste enhetene. Etter oppdeling via en splitter i tre kortere grener forsvant ustabiliteten, og systemet ble enklere å feilsøke.

Endringen lå ikke i kontrolleren eller armaturene, men i signalstrukturen.

Oppfordring til handling

Vurder alltid størrelse, fysisk layout og krav til driftssikkerhet før valg av signalstruktur. Hvis showet er kritisk, eller installasjonen er omfattende, bør en splitter inngå i planleggingen fra start.

Strukturen bør designes bevisst – ikke oppstå tilfeldig.
