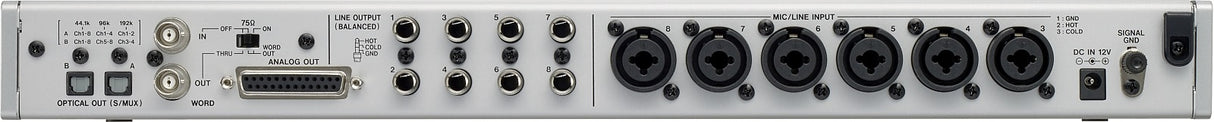

Tascam Series 8P DYNA PreAmp og Compressor

Tascam Series 8P Dyna

8-kanals mikrofonforforsterker med analog kompressor og optisk S/MUX-utgang

Med fremragende lydspesifikasjoner og tilkoblingsmuligheter samt en enestående mikrofonforforsterker er Tascam SERIES 8p Dyna et godt valg for både studio og scene. Med doble optiske S/MUX-porter, plassert i et robust 1U-rackmonteringshus, er den en perfekt utvidelsesenhet for en Tascam SERIES 102i eller 208i eller andre S/MUX-utstyrte lydgrensesnitt, inkludert ADAT, eller kan brukes som en stand-alone frontend. I tillegg til åtte separate TRS-utganger har SERIES 8p Dyna også en flerkanals balansert analog utgang, som for eksempel kan kobles til en BO-16DX / OUT XLR-breakoutboks. Wordclock I/O sikrer perfekt synkronisering når flere enheter brukes parallelt eller sammen med annet profesjonelt utstyr.

Hver mikrofonkanal har en individuell + 48V fantommatsbryter for bruk med kondensatormikrofoner og en lettbetjent, énknapps analog kompressor med ekte bypass. Et omfattende display informerer om signalnivåer, komprimering, overbelastning og aktuell samplingsfrekvens.

Tascam har lenge vært kjent for transparente, naturlige forforsterkere med lavt støynivå, og de åtte fremragende Tascam HDIA (High Definition Instrumentation Architecture)-forforsterkerkretsene i SERIES 8p Dyna er deres beste forforsterkere hittil: Støynivået (EIN) er -127 dBu, THD er 0,0007%, det dynamiske området er 116 dB, og krysstaledempingen er 119 dB. En lettbetjent, énknapps analog kompressor med ekte bypass på hver kanal håndterer varme inngangssignaler og skaper en jevn lydinngang.

Spesifikasjoner

Samplingsfrekvenser: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz

Kvantisering bitdybde: 24-bit

Audio inngangs-/utgangskanaler: 8 kanaler

Analoge audioinnganger

Mikrofoninnganger (1-2 satt til MIC/LINE, 3-8) Kombikontakt, XLR-3-31 (1: GND, 2: HOT, 3: COLD)

Inngangsimpedans: 2.4 kOhm

Nominelt inngangsnivå: -58 dBu (0.001 Vrms, gain-knott maks.), -6 dBu (0.388 Vrms, gain-knott min.)

Maksimalt inngangsnivå: +10 dBu (2.45 Vrms)

Maksimal gain: 52 dB

Instrumentinnganger (1-2 satt til INST) 6.3-mm standard TS-jack (Tip: HOT, Sleeve: GND)

Inngangsimpedans: 1 MOhm

Nominelt inngangsnivå: -58 dBV (0.0012 Vrms, gain-knott maks.), -6 dBV (0.501 Vrms, gain-knott min.)

Maksimalt inngangsnivå: +10 dBV (3.162 Vrms)

Maksimal gain: 52 dB

Linjeinnganger (1-2 satt til MIC/LINE, 3-8) Kombikontakt, 6.3-mm TRS-jack (Tip: HOT, Ring: COLD, Sleeve: GND)

Inngangsimpedans: 10 kOhm

Nominelt inngangsnivå: -48 dBu (0.003 Vrms, gain-knott maks.), +4 dBu (1.228 Vrms, gain-knott min.)

Maksimalt inngangsnivå: +24 dBu (12.282 Vrms)

Maksimal gain: 52 dB

Kompressor: 1-knapps analog kompressor

Bypass: Ekte hardware-bypass

Komprimeringsforhold: 2:1

Threshold-område: 40 dB

Analoge audioutganger

Linjeutganger (balanserte, D-sub): 25-pinners DB25-kontakt

Utgangsimpedans: <100 Ohm

Nominelt utgangsnivå: +4 dBu (1.228 Vrms)

Maksimalt utgangsnivå: +20 dBu (7.75 Vrms)

Linjeutganger (balanserte, TRS): 6.3-mm TRS-jack (Tip: HOT, Ring: COLD, Sleeve: GND)

Utgangsimpedans: 230 Ohm

Nominelt utgangsnivå: +4 dBu (1.228 Vrms)

Maksimalt utgangsnivå: +20 dBu (7.75 Vrms)

Digitale audioutganger

OPTICAL OUT (S/MUX) 2 × optiske (JEITA RC-5720C)

Signalformat: Flerkanals optisk format (støtter S/MUX2 ved 88.2 kHz og 96 kHz og S/MUX4 ved 176.4 kHz og 192 kHz)

Utgangskanaler S/MUX (44.1/48 kHz): A: kanaler 1-8, B: kanaler 1-8

Utgangskanaler S/MUX2 (88.2/96 kHz): A: kanaler 1-4, B: kanaler 5-8

Utgangskanaler S/MUX4 (176.4/192 kHz): A: kanaler 1-2, B: kanaler 3-4

Kontrollinnganger og -utganger

Wordclock-inngang: BNC

Inngangsspenning: 2-5 Vpp

Inngangsimpedans: 75 Ohm ±10 %

Terminering: Kan slås av/på

Tillatt frekvensavvik under ekstern synkronisering: ±100 ppm

Wordclock-utgang/gjennomkobling: BNC (med OUT/THRU-bryter)

Inngangsspenning: 2 Vpp (ved 75 Ohm belastning)

Utgangsimpedans: 75 Ohm ±10 %

Samplingsfrekvenser: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz

Audioytelse

Ekvivalent inngangsstøy: ≤-127 dBu

Frekvensrespons

Mikrofon/linjeinngang til linjeutgang: 20 Hz - 40 kHz, ±0.5 dB (JEITA), 40-80 kHz, ±5 dB (JEITA)

Mikrofon/linjeinngang til digital utgang: 44.1/48 kHz: 20 Hz - 20 kHz, ±0.5 dB (JEITA)

88.2/96 kHz: 20 Hz - 40 kHz, ±0.5 dB (JEITA)

176.4/192 kHz: 20 Hz - 80 kHz, ±5 dB (JEITA)

S/N-forhold

Mikrofon/linje/instrumentinngang til linjeutgang: ≥116 dB (GAIN-knott på minimum, JEITA)

Mikrofon/linje/instrumentinngang til digital utgang: ≥113 dB (44.1/48 kHz, 88.1/96 kHz), ≥111 dB (176.4/192 kHz)

Forvrengning

Mikrofon/linjeinngang til linjeutgang: ≤0.0007% (1 kHz sinusbølge, maksimalt inngangsnivå, GAIN-knott på minimum)

Mikrofon/linje/instrumentinngang til digital utgang: ≤0.001% (1 kHz sinusbølge, maksimalt inngangsnivå, GAIN-knott på minimum)

Krysstaledemping

Mikrofon/linjeinngang til linjeutgang: >119 dB (1 kHz sinusbølge, GAIN-knott på minimum)

Mikrofon/linjeinngang til digital utgang: >114 dB (1 kHz sinusbølge, GAIN-knott på minimum)

Strømforsyning og andre spesifikasjoner

Strømkrav: DC 12 V via dedikert AC-adapter (PS-P1230)

Mål (B × H × D): 482 mm × 45 mm × 229 mm

Vekt: 2.6 kg

Tillatt driftstemperaturområde: 0-40 °C

Medfølgende tilbehør: AC-adapter (Tascam PS-P1230 med fire utskiftbare plugginnsatser), rackmonteringsskruesett, bruksanvisning
