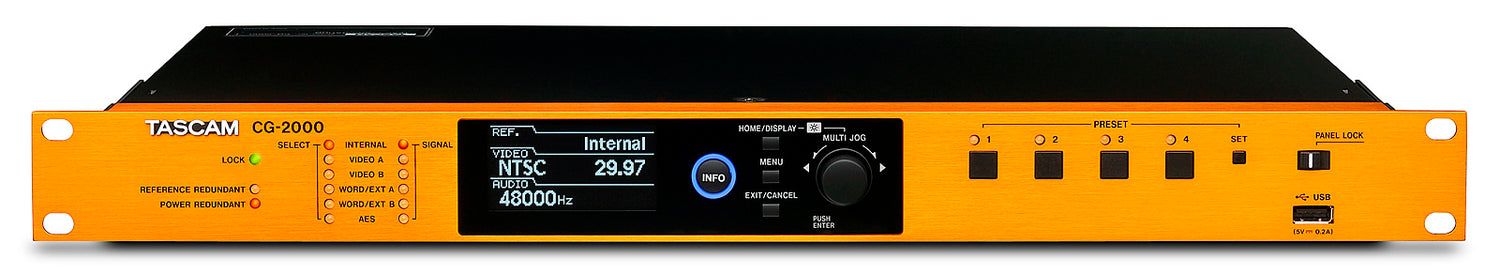

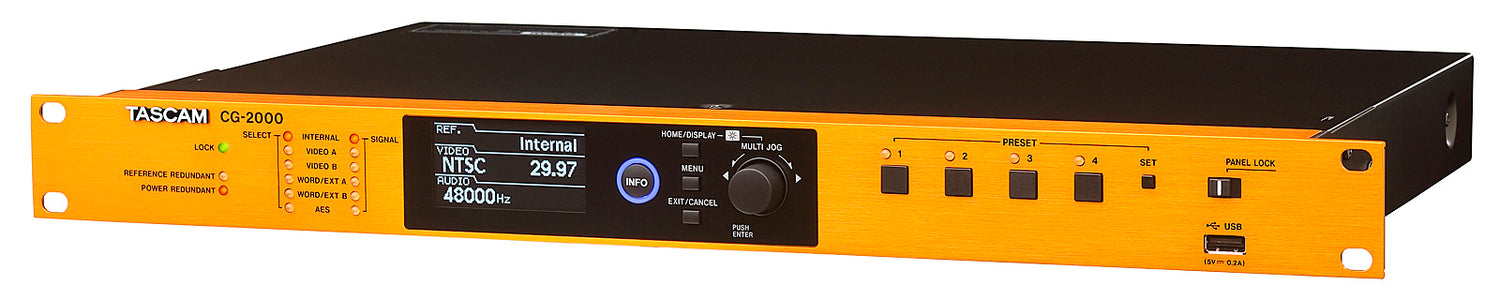

Tascam CG-2000 word clock-master

Tascam CG-2000 word clock-master

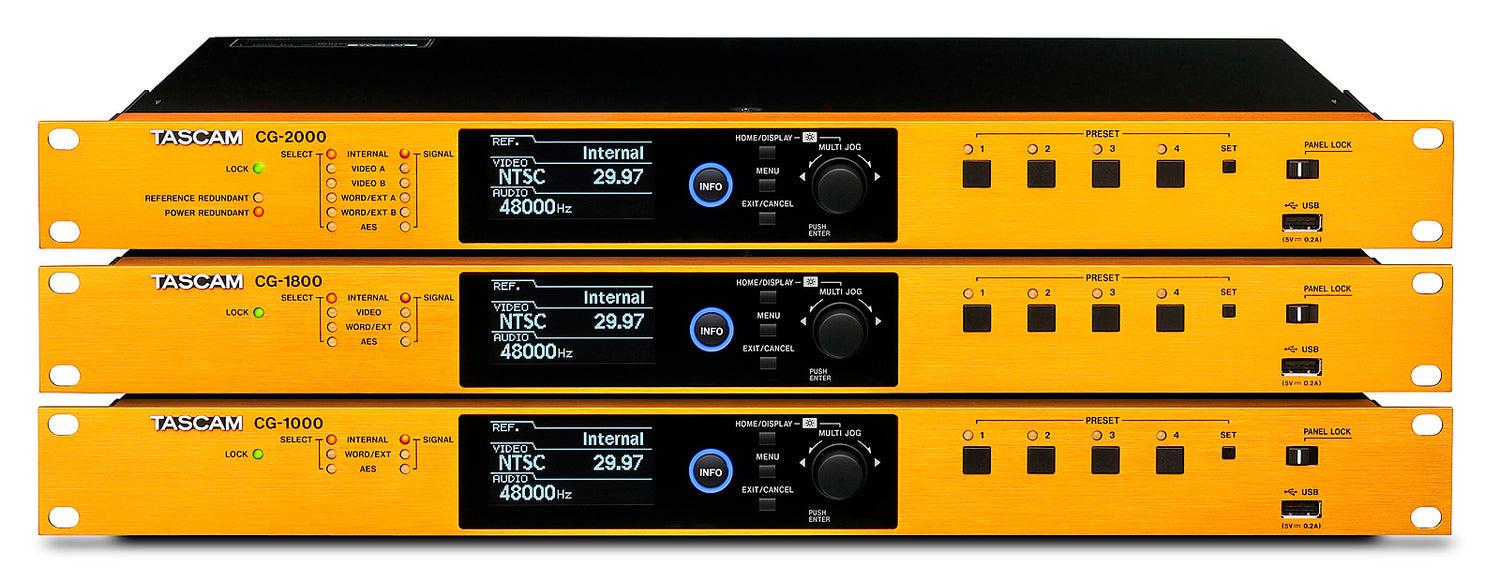

Master-klokkegeneratorene i CG-serien er basert på en krystalloscillator med høy presisjon, jitter-håndtering og feilfri relåsing for ultrahøy klokkepresisjon. CG-2000 er utviklet for kringkasting og etterproduksjon, CG-1800 for både små og store video/audio-synkroniseringssystemer, og CG-1000 for innspillingsstudioer, live-lyd og profesjonelle musikere. Krystalloscillatoren er hjertet i klokkegeneratoren. Hver modell tilbyr en OCXO (oven-controlled crystal oscillator) som gir høy presisjon og ikke påvirkes av omgivelsestemperaturen. Med en klokkefrekvens på 0,01 ppm, som overgår TCXO (temperature-compensated crystal oscillator), er disse enhetene perfekte for å lage synkroniseringssystemer med høy presisjon, med en word-output-frekvensstabilitet på ±0,005 ppm eller mindre per dag. Hver modell er utstyrt med en inngangskontakt som støtter et 10-MHz-signal. Det gjør at de kan kobles til en rubidium-klokke eller en GPS-klokke som gir enda høyere presisjon.

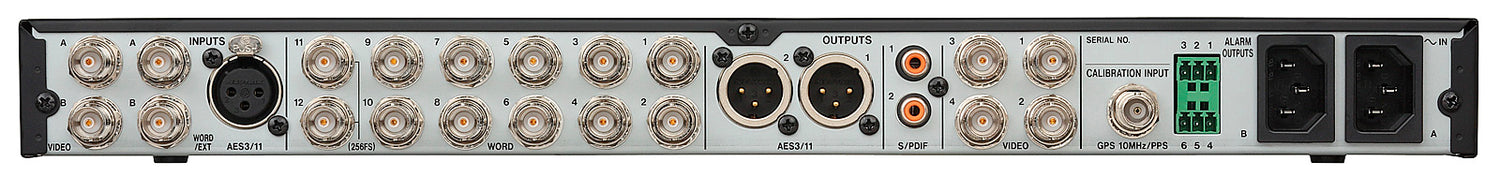

Innganger og utganger

VIDEOINNGANG
BNC-kontakt
Inngangsnivå
0.5-2.0 Vp-p
Inngangsimpedans
75 ohm (kan slås på/av i menyen)
Inngangsformat
SD-video black burst: NTSC (RS-170A), PAL (ITU-R624)
SD-video komposittsynk: NTSC B/W (RS-170)
HD-video tri-level:
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)
Tillatt frekvensavvik
±10 ppm

WORD/EXT-INNGANGER
BNC-kontakt
Inngangsnivå
0.5-5.0 Vp-p
Inngangsimpedans
75/50 ohm (kan settes til 75/50/AF i menyen)
Støttede frekvenser
WORD CLOCK: 32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN støttes kun når 48/96/192 kHz er valgt)
ATOM: 10.0 MHz
GPS: 10.0 MHz
Tillatt frekvensavvik
±10 ppm

AES3/11-INNGANG
XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Inngangsnivå
0.2-10 Vp-p
Inngangsimpedans
110 ohm
Format
AES11-2003, AES3-2003, IEC60958-4
Støttede frekvenser
32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN støttes kun når 48/96/192 kHz er valgt)
Tillatt frekvensavvik
±10 ppm

KALIBRERINGSINNGANG
BNC-kontakt
Inngangsnivå
0.5-5.0 Vp-p
Inngangsimpedans
50 ohm (kan slås på/av i menyen)
Støttede frekvenser
ATOM: 10.0 MHz
GPS: 10.0 MHz, PPS

VIDEOUTGANGER
BNC-kontakt
Utgangsimpedans
75 ohm
Utgangsformat
SD-video black burst: NTSC (RS-170A), PAL (ITU-R624)
SD-video komposittsynk: NTSC B/W (RS-170)
HD-video tri-level:
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)

WORD-UTGANGER
BNC-kontakt
Utgangsnivå
1.0-3.5 Vp-p (kan settes i trinn på 0.5V i menyen)
Utgangsimpedans
75 ohm
Støttede frekvenser
32/44.1/48/88.2/96/176.4/192 kHz
11.2896/12.288 MHz (Super Clock, kun kontakt 11/12)
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN støttes kun når 48/96/192 kHz er valgt)

AES3/11-UTGANGER
XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Utgangsnivå
2.5 Vp-p
Utgangsimpedans
110 ohm
Format
AES11-2003, AES3-2003, IEC60958-4
Støttede frekvenser
32/44.1/48/88.2/96/176.4/192 kHz

S/PDIF-UTGANGER
RCA-kontakt
Utgangsnivå
0.5 Vpp
Utgangsimpedans
75 ohm
Format
IEC 60958-3 (SPDIF)
Støttede frekvenser
32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN støttes kun når 48/96/192 kHz er valgt)

ALARMUTGANG (kun CG-2000)
6-pinners Euroblock-kontakt
Utgangsformat
Open collector
Utgangsimpedans
10 ohm
Dielektrisk styrke
20 V
Maksimal utgangsstrøm
50 mA

Ytelse
Intern oscillator
OCXO (oven-controlled crystal oscillator)
Tillatt frekvensavvik
±0.01 ppm (justert verdi når den sendes ny fra fabrikken)
Frekvenstemperaturegenskaper
±0.05 ppm (0 til 40 ºC)
Langtidsfrekvensstabilitet
±0.005 ppm (daglig)
±0.5 ppm (årlig)

Strømforsyning og andre spesifikasjoner
Strøm
100-240 V
Strømforbruk
14 W
Utvendige mål (b × h × d)
483 mm × 44 mm × 310 mm
Vekt
3.3 kg
Driftstemperaturområde
0-40 °C

Utgangsnivå: 0.5 Vpp
Utgangsimpedans: 75 ohm
Format: IEC 60958-3 (SPDIF)
Støttede frekvenser: 32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN støttes kun når 48/96/192 kHz er valgt)

ALARMUTGANG (kun CG-2000): 6-pinners Euroblock-kontakt
Utgangsformat: Open collector
Utgangsimpedans: 10 ohm
Dielektrisk styrke: 20 V
Maksimal utgangsstrøm: 50 mA
Intern oscillator: OCXO (oven-controlled crystal oscillator)
Tillatt frekvensavvik: ±0.01 ppm (justert verdi når den sendes ny fra fabrikken)
Frekvenstemperaturegenskaper: ±0.05 ppm (0 til 40 ºC)
Langtidsfrekvensstabilitet: ±0.005 ppm (daglig), ±0.5 ppm (årlig)
Strøm: 100-240 V
Strømforbruk: CG-2000: 14 W, CG-1800: 11.5 W, CG-1000: 10 W
Utvendige mål (B x H x D): 483 x 44 x 310 mm
Vekt: CG-2000: 3.3 kg, CG-1800: 3.2 kg, CG-1000: 3.1 kg
Driftstemperaturområde: 0-40 °C
