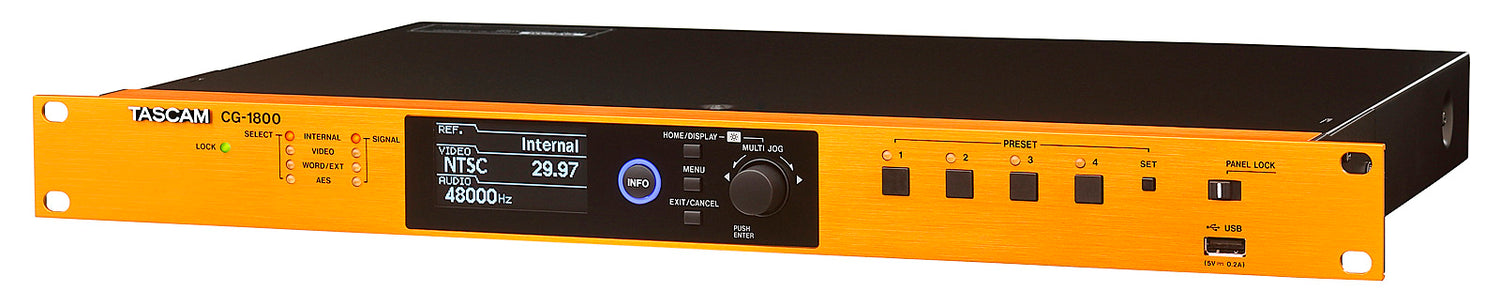

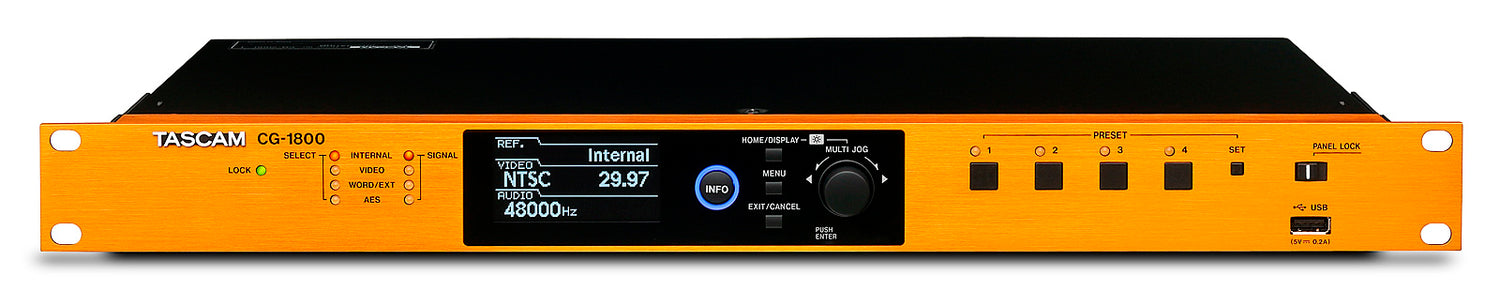

Tascam CG-1800 Word Clock Master

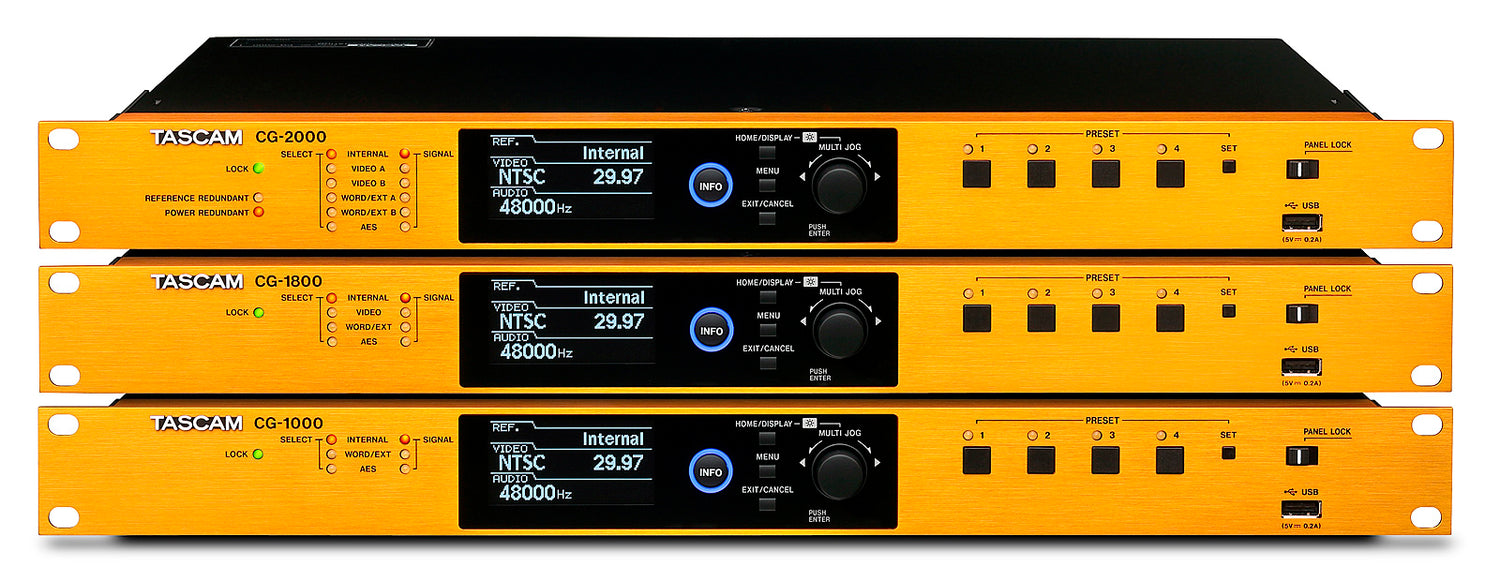

CG-seriens master-clock-generatorer er basert på en krystall-oscillator med høy presisjon, jitter-management og feilfri relocking for ultra-high clock-presisjon. CG-2000 er designet for broadcasting og post-production, CG-1800 er for både små og store video/audio-synkroniseringssystemer og CG-1000 er for recording-studioer, live-lyd og profesjonelle musikere. Krystall-oscillatoren er hjertet i clock-generatoren. Hver modell tilbyr en OCXO (oven-controlled crystal oscillator), som gir høy presisjon og som ikke påvirkes av omgivelsenes temperatur. Med en clock-frekvens på 0,01 ppm*1, som overgår TCXO (temperature-compensated crystal oscillator), er disse enhetene perfekte for å skape synkroniseringssystemer med høy presisjon, med en word-output frekvensstabilitet på ±0,005 ppm eller mindre per dag. Hver modell er utstyrt med en input-kontakt, som støtter et 10-MHz-signal. Det lar dem kobles til en rubidium-clock, eller en GPS-clock, som gir enda høyere presisjon.

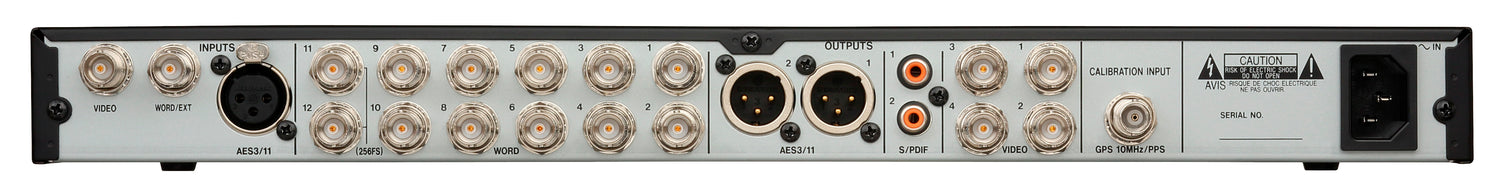

Inputs and Outputs

VIDEO INPUT
BNC connector
Input level 0.5–2.0 Vp-p
Input impedance 75 Ohm kan slåes av/på i menyen
Input format
SD video black burst NTSC (RS-170A), PAL (ITU-R624)
SD video composite sync NTSC B/W (RS-170)
HD video tri-level
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)
Permitted frequency deviation ±10 ppm

WORD/EXT INPUTS
BNC connector
Input level 0.5–5.0 Vp-p
Input impedance 75/50 Ohm kan stilles til 75/50/OFF i menyen
Supported frequencies
WORD CLOCK 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN kun støttet ved 48/96/192 kHz valgt
ATOM 10.0 MHz
GPS 10.0 MHz
Permitted frequency deviation ±10 ppm

AES3/11 INPUT
XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Input level 0.2–10 Vp-p
Input impedance 110 Ohm
Format AES11-2003, AES3-2003, IEC60958-4
Supported frequencies 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN kun støttet ved 48/96/192 kHz valgt
Permitted frequency deviation ±10 ppm

CALIBRATION INPUT
BNC connector
Input level 0.5–5.0 Vp-p
Input impedance 50 Ohm kan slåes av/på i menyen
Supported frequencies
ATOM 10.0 MHz
GPS 10.0 MHz, PPS

VIDEO OUTPUTS
BNC connector
Output impedance 75 Ohm
Output format
SD video black burst NTSC (RS-170A), PAL (ITU-R624)
SD video composite sync NTSC B/W (RS-170)
HD video tri-level
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)

WORD OUTPUTS
BNC connector
Output level 1.0–3.5 Vp-p kan justeres med 0.5V trinn i menyen
Output impedance 75 Ohm
Supported frequencies
32/44.1/48/88.2/96/176.4/192 kHz
11.2896/12.288 MHz (Super Clock, kun tilkobling 11/12)
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN kun støttet ved 48/96/192 kHz valgt

AES3/11 OUTPUTS
XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Output level 2.5 Vp-p
Output impedance 110 Ohm
Format AES11-2003, AES3-2003, IEC60958-4
Supported frequencies 32/44.1/48/88.2/96/176.4/192 kHz

S/PDIF OUTPUTS
RCA pin jack
Output level 0.5 Vpp
Output impedance 75 Ohm
Format IEC 60958-3 (SPDIF)
Supported frequencies 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN kun støttet ved 48/96/192 kHz valgt

ALARM OUTPUT (CG-2000 only)
6-pin Euroblock connector
Output format Open collector
Output impedance 10 Ohm
Dielectric strength 20 V
Maximum output current 50 mA

Internal oscillator
OCXO (oven-controlled crystal oscillator)
Permitted frequency deviation ±0.01 ppm (justert verdi når ny fra fabrikk)
Frequency temperature characteristics ±0.05 ppm (0 til 40 ºC)
Long-term frequency stability ±0.005 ppm (daglig)
±0.5 ppm (årlig)

Power supply and other specifications
Power 100–240 V
Power consumption CG-2000 14 W, CG-1800 11.5 W, CG-1000 10 W
External dimensions (W x H x D) 483 mm x 44 mm x 310 mm
Weight CG-2000 3.3 kg, CG-1800 3.2 kg, CG-1000 3.1 kg
Operating temperature range 0–40 °C
