Cranborne Audio 500R8

Hovedfunksjoner

28 inn/30 ut USB 2.0 audio-grensesnitt

• USB 2.0-grensesnitt med lav latenstid, høy stabilitet og kompatibilitet med et bredt utvalg PC-/macOS-enheter.
• ADAT I/O (16/16 kanaler @ 44.1/48kHz, 8/8 kanaler @ 88.2/96kHz)
• S/PDIF I/O
• 5-pinners MIDI I/O

A/D-konvertering med høy ytelse

• Dynamikkområde: 121dB A-vektet, AES17-metode, 20Hz - 20kHz
• Frekvensrespons: -1dB, 2.2Hz til >80kHz
• THD+N: <0.00032% (-110dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-vektet
• Maks. inngangsnivå: +24dBu

D/A-konvertering med høy ytelse

• Dynamikkområde: 121dB A-vektet, AES17-metode, 20Hz - 20kHz
• Frekvensrespons: -1dB, <1Hz til >61kHz
• THD+N: <0.0003% (-110.5dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-vektet
• Maks. utgangsnivå: +24dBu

Intern masterklokke i referansekvalitet

• Støtter drift ved 44.1, 48, 88.2, 96, 176.4 og 192kHz
• <0.5ps jitter
• Dedikert Word Clock-inngang og -utgang via BNC
• Eksterne synkroniseringsalternativer via Word Clock BNC, S/PDIF eller ADAT

Monitor-kontroller med talkback

• Bytte mellom høyttaler A/B, Mono-kontroll, Dim, Mute og 28-segments peakmeter
• Dedikert talkback-inngang med fantommating, push-to-talk-aktivering og automatisk ruting til alle hodetelefon- og C.A.S.T.-tilkoblinger
• Lett tilgjengelige, belyste kontroller på frontpanelet for alle monitor-kontrollerens funksjoner.

Analog summeringsmikser

• 8-til-2 analog summeringsmikser med +26.5dBu headroom, dedikert ADC og balanserte 1/4" jack-utganger
• C.A.S.T.-linkport for å øke summeringsmikseren til 16-til-2 ved bruk av Cranborne Audio 500ADAT

Artistmikser uten latenstid

• Analog artistmikser uten latenstid, med fysiske nivå-/panoreringskontroller per kanal og kontroller for blending av DAW-retur
• 2 høyeffektive hodetelefonutganger med uavhengige blend- og nivåkontroller

Hodetelefonutganger i referansekvalitet

• THD+N: <0.0006% (-104.4dB) @ 20dBu, 1kHz, A-vektet, 300ohm belastning
• Utgangseffekt (1kHz): 250mW x 2 @ 600 ohm, 650mW x 2 @ 220 ohm, 1.21W x 2 @ 100 ohm, 500mW x 2 @ 32 ohm
• Frekvensrespons: 1dB, <1Hz til >70kHz

High-current 8-plassers 500 series rack

• 250mA strøm per plass, med 2A totalt for alle plasser
• XLR-innganger, XLR-linjeutganger og TRS-inserts (før ADC) per 500 series-plass
• Alternativer for valg av modulkilde, slik at du kan sende analoge signaler, USB-signaler eller eksterne C.A.S.T.-signaler gjennom dine favorittmoduler i 500 series
• Bypass-brytere per plass gjør at 500R8 kan brukes uten innsatte moduler i 500 series.

C.A.S.T.-kompatibel

• C.A.S.T.-porter per kanal for å flytte analog I/O rundt i studioet ved hjelp av passive eller aktive C.A.S.T.-breakoutbokser via standard skjermet Cat 5

24v, 5a ekstern låsbar strømforsyning

• Ekstern strømforsyning for forbedret analog audio-ytelse og varmeavledning.

Designet og utviklet i Storbritannia

• Hver eneste 500R8 testes grundig av et team dedikerte ingeniører for å sikre pålitelighet og konsistens.

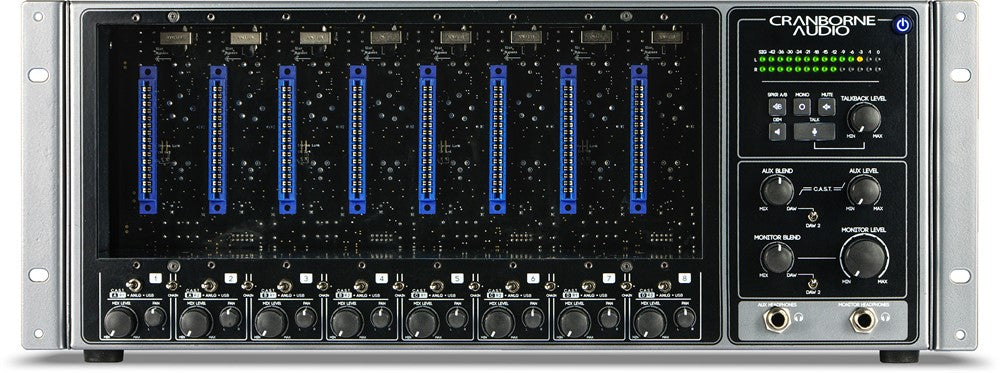

500R8

500R8 er midtpunktet i det moderne studioet. Det er et 28 inn/30 ut USB audio-grensesnitt som kombinerer et 500 series rack og A/D- og D/A-konvertering med høy ytelse med all tilkoblingen som kreves i et moderne profesjonelt studio eller hjemmestudio. k

500R8 er midtpunktet i det moderne studioet. Det er et 28 inn/30 ut USB audio-grensesnitt som kombinerer et 500 series rack og A/D- og D/A-konvertering med høy ytelse med all tilkoblingen som kreves i et moderne profesjonelt studio eller hjemmestudio.

500R8 har det viktigste du trenger for å bygge drømmestudioet ditt, blant annet en 8-til-2 analog summeringsmikser med omfattende headroom, en omfattende monitor-kontroller med talkback-funksjon, et 16 inn/16 ut ADAT-grensesnitt samt en analog artistmikser uten latenstid med hodetelefonutganger i referansekvalitet og med høy effekt.

Det beste av analog karakter – takket være 500 Series

Ved å utnytte det enorme og stadig voksende markedet for 500 series kan du konfigurere 500R8 etter din egen smak av analog klang. Ved å installere favorittmodulene dine i de 8 tilgjengelige plassene for 500 series kan du skape din ultimate analoge front-end-/forforsterkertrinn, som kan multisporsinnspilles direkte i DAW-en din.

Fyll 500R8 med vintage-forforsterkere for innspilling av drums. Fyll 500R8 med rene og klare forforsterkere for innspilling av strykere. Fyll 500R8 med forforsterker-, EQ- og kompressormoduler for å lage dine egne custom, analoge kanalstriper. Mulighetene er uendelige, og hver 500R8 er unik for lyden din.

Integreringen av moduler i 500 series i arbeidsflyten stopper ikke etter innspillingen. Dedikerte modulkildebrytere for hver plass i 500 series lar deg sende USB-kanaler fra DAW-en din inn i 500R8, gjennom de 8 installerte modulene i 500 series og tilbake til DAW-en for innspilling (med den analoge «mojo»-effekten). Tenk på 500R8 som en bank med 8 eksterne analoge Plug-ins.

For en mer håndgripelig, helt analog tilnærming til miksing har 500R8 også en 8-til-2 analog summeringsmikser med omfattende headroom og dedikerte nivå- og panoreringskontroller, som du kan bruke til å lage din egen analoge miks med omfattende headroom før du spiller den tilbake til DAW-en via dedikerte USB-innganger 9/10.

Digital presisjon

For å fange alle subtile nyanser i det analoge signalet ditt har 500R8 A/D- og D/A-konvertering i referanseklasse med et dynamikkområde på 121dB (A-vektet) og THD+N på <0.00032% (@ -4dBFS, 1kHz, A-vektet), alt styrt av 500R8s interne masterklokke i referanseklasse med <0.5 pikosekunders jitter.

Kombinasjonen av svært nøyaktig klokking med lav jitter og digital konvertering med høy ytelse sikrer at hver eneste del av den analoge karakteren fanges med maksimal detaljrikdom – uten uønskede digitale artefakter fra konverteringsprosessen og med et bredt dynamikkområde takket være 500R8s analoge design med omfattende headroom og lave støygulv.

Cranborne Audio's USB 2.0 audio-grensesnitt gir høy kanalitet og lav latenstid, samtidig som det støttes av alle PC-/macOS-enheter med uovertruffen stabilitet og levetid. 500R8 er kompatibelt med Core Audio på macOS eller har et lett kontrollpanel for Windows-maskiner som bruker så lite CPU-ressurser som mulig, slik at du har mer kraft tilgjengelig for plug-ins i DAW-økten din.

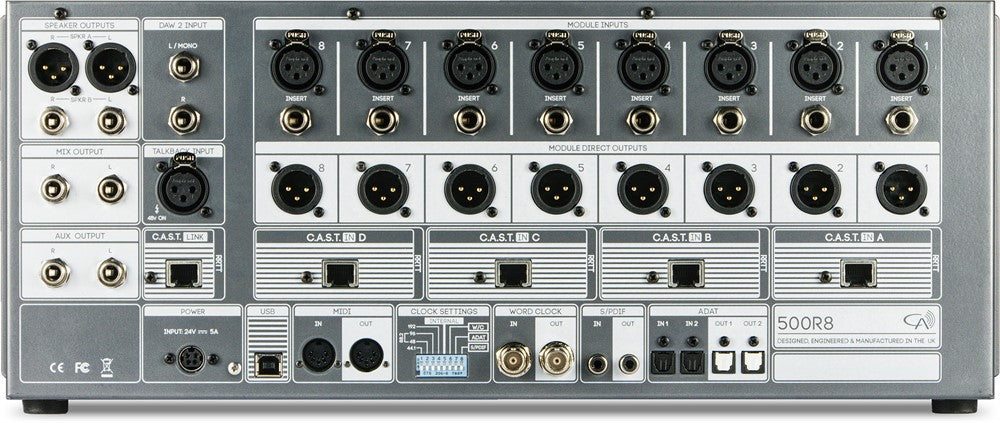

Koble 500R8 til PC-/macOS-enheten din, så vil DAW-en oppdage et komplett 28 inn/30 ut USB audio-grensesnitt. 500R8 inkluderer også et komplett sett med 5-pinners MIDI I/O, ADAT I/O, Word Clock I/O via BNC og S/PDIF I/O, slik at all digital studiokonnektivitet er dekket.

Monitor-kontroller

500R8 har en omfattende monitor-kontroller med tilkobling for to sett studiomonitors. I tillegg til sømløs høyttalerveksling mellom begge settene med studiomonitors finnes det en Mono-knapp som summerer L-R-kanalene for å kontrollere monokompatibilitet, en DIM-bryter som senker høyttalervolumet med 12dB for avslappede samtaler under innspillinger, samt en høyttaler-mute-bryter når du gjør opptak med hodetelefoner.

500R8 har også en omfattende Talkback-seksjon med XLR-inngang, 48v fantommating, push-to-talk-funksjon og automatisk signalruting til alle C.A.S.T.- og hodetelefonutganger som er koblet til systemet.

Summeringsmikser

Analog summering kan gi miksen din den siste delen av analog karakter som kreves for å oppnå profesjonelle og velpolerte lydresultater. Det som gjør 500R8s 8-til-2-kanals summeringsmikser så special, er at den er plassert etter de 8 plassene for 500 series – slik at du kan sette inn metnings- eller subtile «bus-kompresjons»-moduler og lage en stereomiks ved hjelp av 500R8s dedikerte analoge nivå- og panoreringskontroller under hver modul. 500R8s summeringsmikser har også en dedikert konverter som kan brukes til å spille inn stereomiksen i DAW-en din via USB-inngangene 9/10, med hele +24dBu headroom.

Artistmikser uten latenstid

500R8 går bort fra klønete «virtuelle» software-miksere og gir deg kontrollen over miksen tilbake. Ved å bruke 500R8s analoge summeringsmikser med omfattende headroom kan du lage latenstidsfrie, helt analoge mikser av livekilder, som kan blandes med separate USB-avspillingsbaner og sendes direkte til musikerne som tar opp via C.A.S.T. eller de lokale hodetelefonutgangene.

Utstyrt med C.A.S.T.

C.A.S.T. står for Cat 5 Analogue Snake Transport og muliggjør kostnadseffektiv og organisert kabelhåndtering rundt i studioet. C.A.S.T. bruker standard skjermede Cat5-nettverkskabler til å transportere 4 kanaler balansert analog audio gjennom én enkelt kabel.

500R8 har 4 C.A.S.T. IN-porter som lar deg koble C.A.S.T.-aktiverte breakoutbokser (som Cranborne Audio N22 og N22H) til 500R8 og flytte analog I/O dit det trengs i studioet.

Koble mikrofon-/linjekilder til C.A.S.T.-breakoutboksen, så går signalet gjennom Cat 5-kabelen og direkte inn i modulene som er installert i 500R8. Samtidig sendes den analoge miksen som er laget på 500R8 gjennom den samme kabelen og inn i den tilkoblede breakoutboksen. Dette gir sømløs analog audio-tilkobling mellom kontrollrommet, liverommet, vokalrommet eller soverommet ved siden av!

C.A.S.T. er 100 % analogt og krever ikke noe oppsett for å fungere. Det kan enkelt fungere på avstander opptil 100m når Cat 6e- eller Cat 7-kabel brukes, og et komplett Cat 5-studiokablingssystem koster en brøkdel av det analog multikjerne ville kostet. Ingen oppsett. Ingen latenstid. Ingen problemer. Og det låter fantastisk.

Designet og utviklet i Storbritannia

For å sikre at hvert produkt som bærer navnet Cranborne Audio er egnet for studiomiljøer, store som små, produseres alle 500R8 i Storbritannia under selskapets nøye oppfølging. 500R8 monteres omhyggelig av dyktige medarbeidere med stor sans for detaljer, og hvert produkt testes grundig av en erfaren ingeniør før det sendes til destinasjoner over hele verden.
