Cranborne Audio 500ADAT

Nøkkelfunksjoner

8 inn/8 ut ADAT-ekspander

• 8 inn/8 ut @ 44.1kHz - 48kHz
• 8 inn/8 ut @ 88.2kHz - 96kHz
• 4 inn/4 ut @ 176.4 - 192kHZ

AD-konvertering med høy ytelse

• Dynamikkområde: 121dB A-vektet, AES17-metode, 20Hz - 20kHz
• Frekvensrespons: -1dB, 2.2Hz til >80kHz
• THD+N: <0.00032% (-110dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-vektet
• Maks. inngangsnivå: +24dBu

DA-konvertering med høy ytelse

• Dynamikkområde: 121dB A-vektet, AES17-metode, 20Hz - 20kHz
• Frekvensrespons: -1dB, <1Hz til >61kHz
• THD+N: <0.0003% (-110.5dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-vektet
• Maks. utgangsnivå: +24dBu

Intern hovedklokke i referansekvalitet

• Støtter drift ved 44.1, 48, 88.2, 96, 176.4 og 192kHz
• <0.5ps jitter
• Dedikert Word Clock-inngang og -utgang via BNC
• Alternativer for ekstern synkronisering med Word Clock BNC eller ADAT

Analog summeringsmikser

• 8-til-2 analog summeringsmikser med +26.5dBu headroom og balanserte 1/4" jack-utganger
• C.A.S.T.-linkport for å utvide summeringsmikseren til 16-til-2 ved bruk av Cranborne Audio 500ADAT

Artistmikser uten latenstid

• Analog artistmikser uten latenstid, med fysiske nivå-/panoramakontroller per kanal og blendkontroller for aux-inngang
• 2 kraftige hodetelefonutganger med uavhengige blend- og nivåkontroller

Hodetelefonutganger i referansekvalitet

• THD+N: <0.0006% (-104.4dB) @ 20dBu, 1kHz, A-vektet, 300ohm belastning
• Utgangseffekt (1kHz): 250mW x 2 @ 600 ohm, 650mW x 2 @ 220 ohm, 1.21W x 2 @ 100 ohm, 500mW x 2 @ 32 ohm
• Frekvensrespons: 1dB, <1Hz til >70kHz

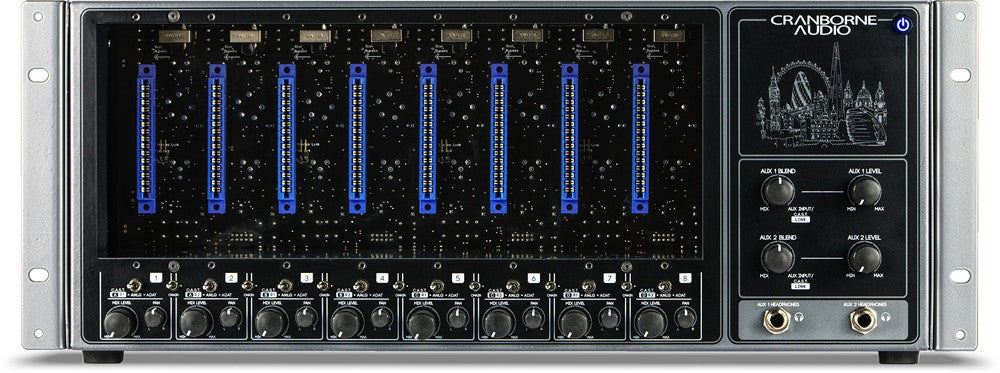

High-strøms 8-plassers 500 series rack

• 250mA strøm per plass, med 2A totalt for alle plasser

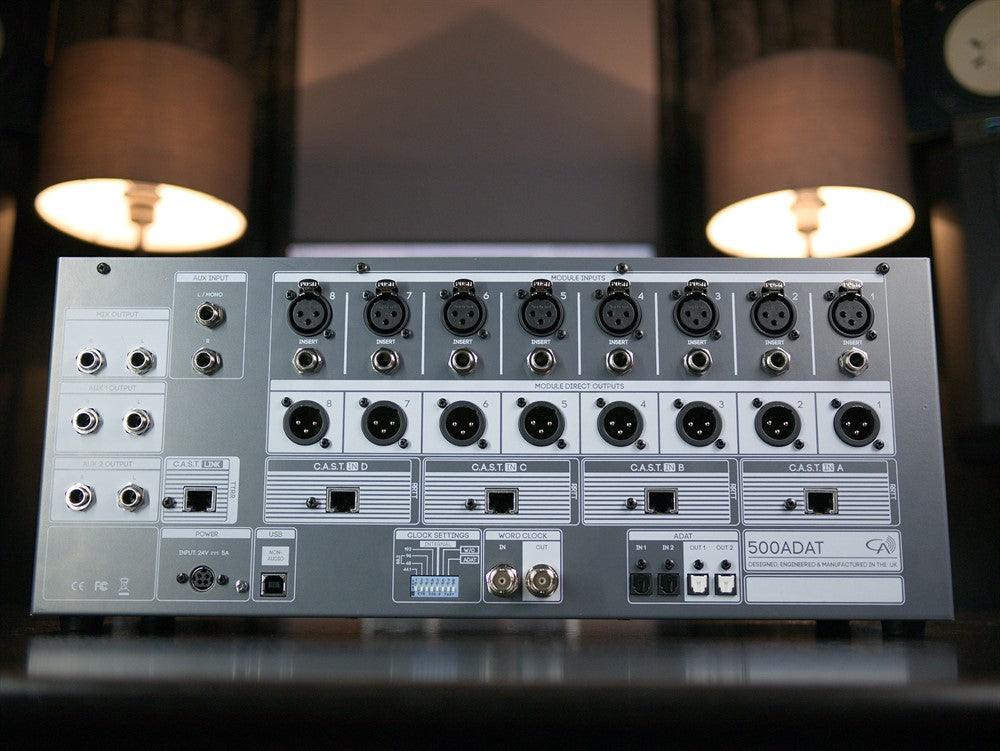

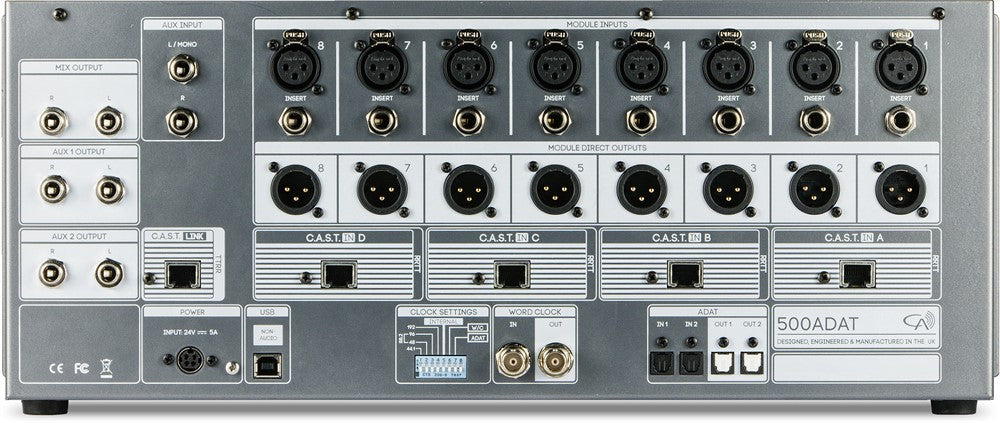

• XLR-innganger, XLR-linjeutganger og TRS-innstikk (før ADC) per 500 series-plass
• Alternativer for valg av modulkilde som sender analoge, USB- eller eksterne C.A.S.T.-signaler gjennom dine favorittmoduler i 500 series
• Omkoblingsbrytere for modul-bypass per plass gjør det mulig å bruke 500ADAT uten innsatte moduler i 500 series.

C.A.S.T.-kompatibel

• C.A.S.T.-porter per kanal for å flytte analog I/O rundt i studioet ved hjelp av passive eller aktive C.A.S.T.-breakoutbokser via standard skjermet Cat 5

24v, 5a ekstern strømforsyning med låsing

• Ekstern strømforsyning for forbedret analog lydytelse og varmeavledning.

Utviklet og konstruert i Storbritannia

• Hver eneste 500R8 testes grundig av et dedikert ingeniørteam for å sikre pålitelighet og jevn ytelse.

8 inn/8 ut ADAT-ekspander som kombinerer et 500 series rack med AD/DA-konvertering med høy ytelse og ADAT I/O, slik at enhver tekniker kan integrere 500 series-formatet i studioet ved å bruke ledig ADAT I/O på baksiden av mange populære audio-grensesnitt.

500ADAT er det perfekte verktøyet for å øke I/O-antallet på ethvert ADAT-utstyrt audio-grensesnitt.

Det er en 8 inn/8 ut ADAT-ekspander som kombinerer et 500 series rack med AD/DA-konvertering med høy ytelse og ADAT I/O, slik at enhver tekniker kan integrere 500 series-formatet i studioet ved å bruke ledig ADAT I/O på baksiden av mange populære audio-grensesnitt.

500ADAT har analoge nøkkelelementer som forener digitale og analoge arbeidsflyter, som en 8-til-2 analog summeringsmikser, en artistmikser uten latenstid med 2 hodetelefonutganger i referansekvalitet og ekte ADAT & SMUXII/IV-overføring for drift ved samplingsfrekvenser opptil 192kHz

Det beste innen analog karakter – takket være 500 series

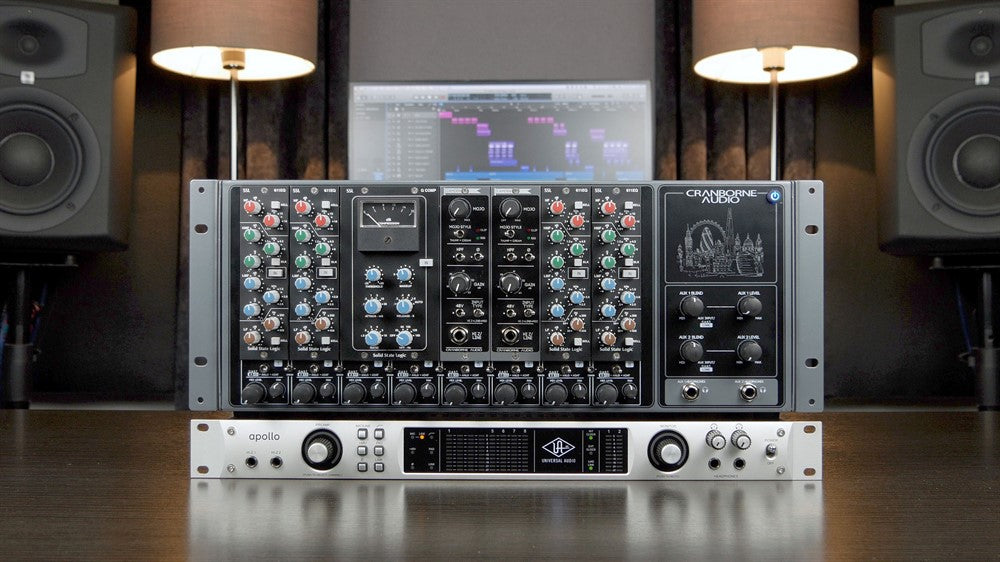

Ved å dra nytte av det store og stadig voksende markedet for 500 series kan du konfigurere 500ADAT etter din egen smak for analog klang. Ved å installere favorittmodulene dine i de 8 tilgjengelige plassene for 500 series kan du skape din ultimate analoge front-end-/forforsterkerseksjon, som kan multisporsinnspilles direkte i DAW-en din.

Fyll 500ADAT med vintage-forforsterkere for innspilling av drums. Fyll 500ADAT med rene og transparente forforsterkere for innspilling av strykere. Fyll 500ADAT med forforsterker-, EQ- og kompressormoduler for å skape dine egne custom, analoge kanalstriper. Mulighetene er uendelige, og hver 500ADAT er unik for lyden din.

Integreringen av moduler i 500 series i arbeidsflyten din stopper ikke etter innspillingen. Dedikerte brytere for valg av modulkilde for hver plass i 500 series lar deg sende ADAT-utganger fra audio-grensesnittet ditt inn i 500ADAT, gjennom de 8 installerte modulene i 500 series og tilbake til audio-grensesnittet for innspilling (med den analoge «mojoen» lagt til). Tenk på 500ADAT som en bank med 8 eksterne analoge Plug-ins.

For en mer håndfast, helanalog tilnærming til miksing har 500ADAT også en analog summeringsmikser med høyt headroom, 8-til-2, med dedikerte nivå- og panoramakontroller som du kan bruke til å skape din egen analoge miks med høyt headroom før du spiller den tilbake inn i DAW-en via de dedikerte 1/4” miksutgangene på bakpanelet.

Digital presisjon

For å fange hver subtile nyanse i det analoge signalet ditt har 500ADAT AD/DA-konvertering i referanseklasse med et dynamikkområde på 121dB (A-vektet) og THD+N på <0.00032% (@ -4dBFS, 1kHz, A-vektet), alt styrt av 500ADATs interne hovedklokke i referanseklasse med <0.5 pikosekunders jitter. Du kan også synkronisere klokken i audio-grensesnittet ditt fra 500ADATs interne klokke for å dra nytte av 500ADATs design med lav jitter.

Kombinasjonen av svært nøyaktig klokking med lav jitter og digital konvertering med høy ytelse sikrer at hver eneste del av den analoge karakteren fanges med største detaljrikdom – uten uønskede digitale artefakter fra konverteringsprosessen og med et bredt dynamikkområde takket være 500ADATs analoge design med høyt headroom og lave støygulv.

8 inn/8 ut ADAT-grensesnitt

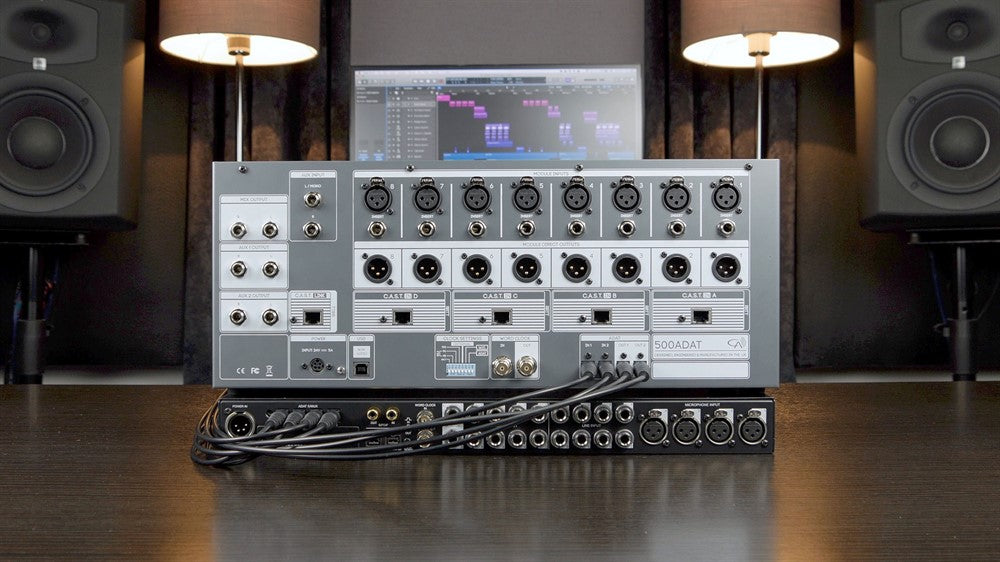

ADAT er en velprøvd og testet, og en av de mest tilgjengelige grensesnittprotokollene i audio-bransjen, men den forblir ofte ubrukt og underutnyttet av mange audio-teknikere og produsenter. Nesten alle større audio-grensesnitt på markedet har et par ADAT-lysrørporter – koble ganske enkelt 500ADAT til disse portene, så kan du forbedre og utvide mulighetene i studioet ditt.

Ved å ha egne konvertere og bruke ADAT til å transportere audio til og fra 500 series-formatet eliminerer 500ADAT kabelkaoset av analoge kabler mellom racket og grensesnittet, samtidig som det fjerner bekymringen for uoverensstemmende analoge driftsnivåer mellom grensesnittinnganger og modulutganger i 500 series. 500ADAT er kompatibel med alle sessions fra 44.1kHz til 192kHz og kan gi 8 kanaler med I/O-utvidelse ved 44.1kHz til 96kHz eller 4 kanaler med I/O-utvidelse ved 176.4/192kHz.

Summeringsmikser

Analog summering kan gi miksen din den siste biten med analog karakter som kreves for å oppnå profesjonelle og velpolerte lydresultater. Det som gjør 500ADATs 8-til-2-kanals summeringsmikser så special, er at den er plassert etter de 8 plassene for 500 series – slik at du kan sette inn metnings- eller subtile «bus-kompresjons»-moduler og skape en stereomiks ved hjelp av 500ADATs dedikerte analoge nivå- og panoramakontroller under hver modul. Summeringsmikseren i 500ADAT har også en dedikert linjeutgang som kan brukes til å sende stereomiksen din til audio-grensesnittet for innspilling.

Artistmikser uten latenstid

500ADAT går bort fra klumpete «virtuelle» software-miksere og gir deg hendene tilbake på miksen. Ved å bruke 500R8s analoge summeringsmikser med høyt headroom kan du skape latenstidsfrie, helanaloge mikser av live-kilder som kan mikses med Aux-inngangen og sendes direkte til de innspillende musikerne via C.A.S.T. eller de lokale hodetelefonutgangene.

Utstyrt med C.A.S.T.

C.A.S.T. står for Cat 5 Analogue Snake Transport og muliggjør kostnadseffektiv og organisert kabelhåndtering rundt i studioet. C.A.S.T. gjenbruker standard skjermede Cat5-nettverkskabler til å transportere 4 kanaler med balansert analog audio over én kabel.

500ADAT har 4 C.A.S.T. IN-porter som lar deg koble C.A.S.T.-kompatible breakoutbokser (som Cranborne Audio N22 og N22H) til 500ADAT og flytte analog I/O dit det trengs rundt i studioet.

Koble mikrofon-/linjekilder til C.A.S.T.-breakoutboksen, så går signalet gjennom Cat 5-kabelen og direkte inn i modulene som er installert i 500ADAT. Samtidig sendes den analoge miksen som er skapt på 500ADAT gjennom den samme kabelen og inn i den tilkoblede breakoutboksen. Dette muliggjør sømløs analog audiotilkobling mellom kontrollrommet, liverommet, vokalrommet eller soverommet ved siden av!

C.A.S.T. er 100% analog og krever ingen oppsett for å fungere. Den kan enkelt fungere på avstander opptil 100m når Cat 6e- eller Cat 7-kabel brukes, og en komplett Cat 5-kabelinfrastruktur for studioet koster en brøkdel av det en analog multikabel ville kostet. Ingen oppsett. Ingen latenstid. Ingen problemer. Og den låter flott.

Utviklet og konstruert i Storbritannia

For å sikre at hvert produkt som bærer navnet Cranborne Audio er egnet for studioer av alle størrelser, er alle 500ADAT-enheter designet og konstruert i Storbritannia under selskapets årvåkne oppsyn. 500ADAT monteres nøye av et fagkyndig team med stor sans for detaljer, og hvert produkt testes grundig av en erfaren tekniker før det sendes til destinasjoner over hele verden.
