ART Passiv Di-Box Z Direct

ART ZDIRECT Passive Di-Box

Zdirect er en passiv interface af høj kvalitet som kan forbinde instrument, line og højttalersignaler til en mixer, eller andre balancerede input-thru. Højimpedans, single-ended 1/4" input konverteres af transformeren til en isoleret, balanceret, lavimpedans signalkilde. Zdirect lyd-transformeren tilbyder en ekstremt flad og bred frekvensrespons og kan håndtere høje signalniveauer og samtidigt holde et isoleret, balanceret, lavimpedans output. Dette giver Zdirect en klar og neutral lyd med et bredt udvalg af signakilder, selv over lange distancer i områder med et instenst støjniveau.

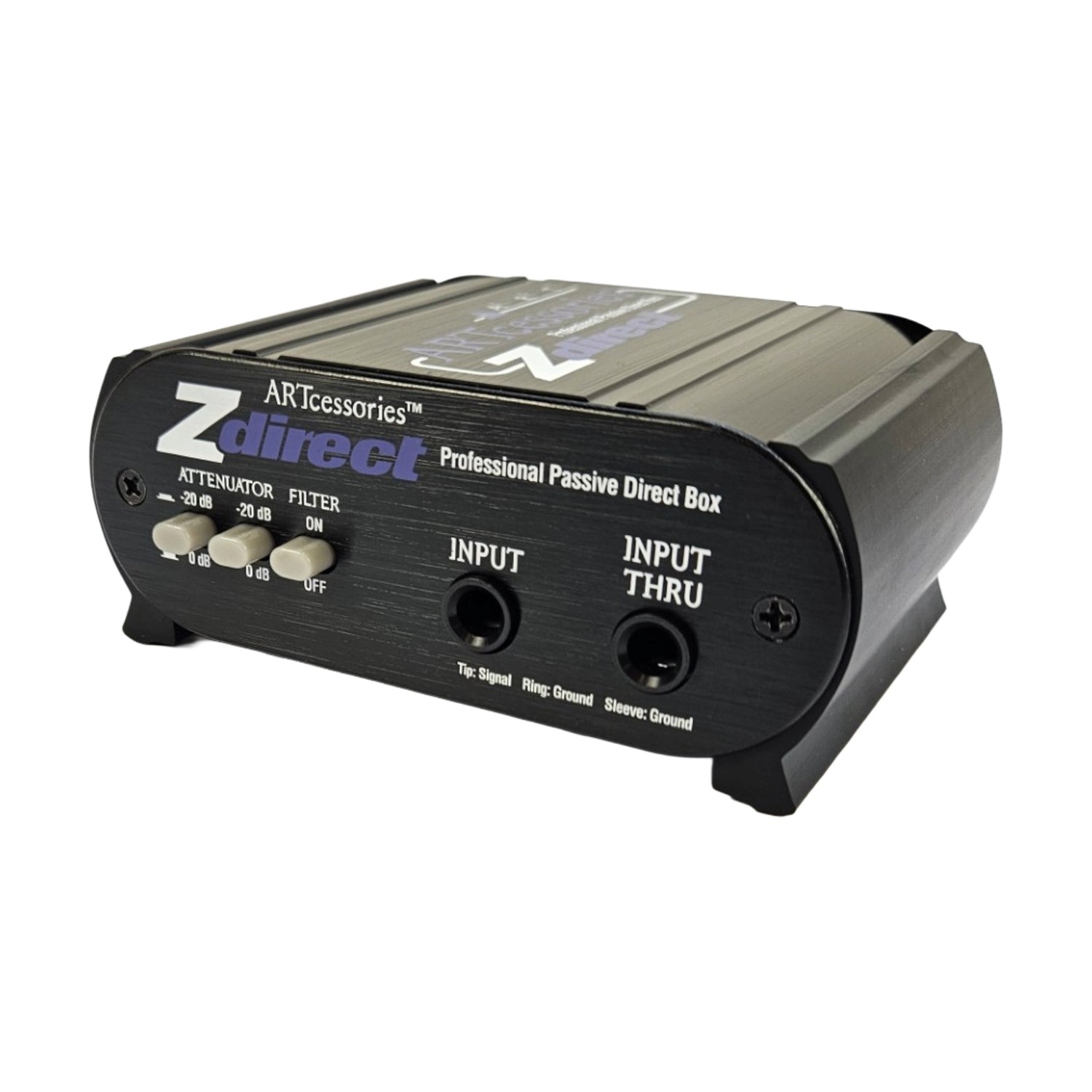

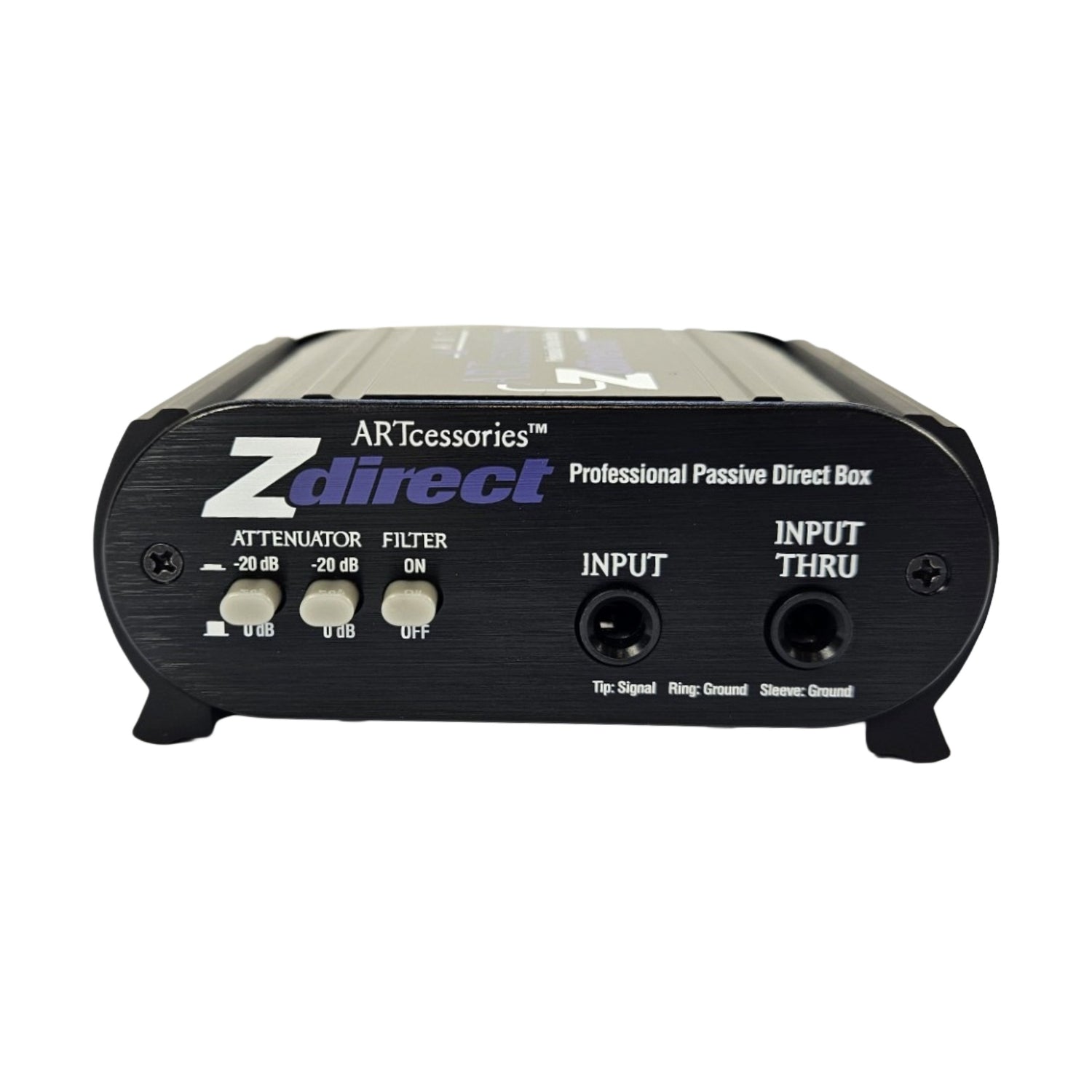

Input-dæmperkontakterne tilbyder et væld af signalniveauer og Input-Thru-jack. Ground-lift kontakten adskiller input og output signal-grounds.

ZDirect tilbyder også omstillelige low-pass filtre som skærer alt højfrekvens-interferens fra. Bessel-filtrene på outputs er placeret uden for lydens rækevidde og er i stand til at reducere radiofrekvens-interferens før det når hovedsystemet. Filtrene er også effektive til reduktion af digitalt computerstøj når ZDirect bruges som en interface mellem en computer-baseret lyd-workstation og monitorene. PHASE-INVERT-kontakterne kan skifte signalets polaritet ved kilden.

ZDirect kommer i en kompakt sort, anodiseret aluminiumskasse.

Fully passive, high performance transformer design.

No battery required.

Converts 50k ohm inputs into 600 ohm balanced outputs Switchable input attenuation (0, -20, -40 dB)

Switchable low pass filter Switchable phase invert Switchable ground lift (fully isolates inputs from chassis and outputs) XLR connectors for balanced outputs

Rugged extruded aluminum case

Frequency Response 10Hz -50kHz, +/-.5dB @ +4dBu

Total Harmonic Distortion .01% Typical @ 1kHz, +18dBu, <.05% @ 100Hz, +18dBu

Input Connections ¼ – inch TRS unbalanced, 50k Ohm

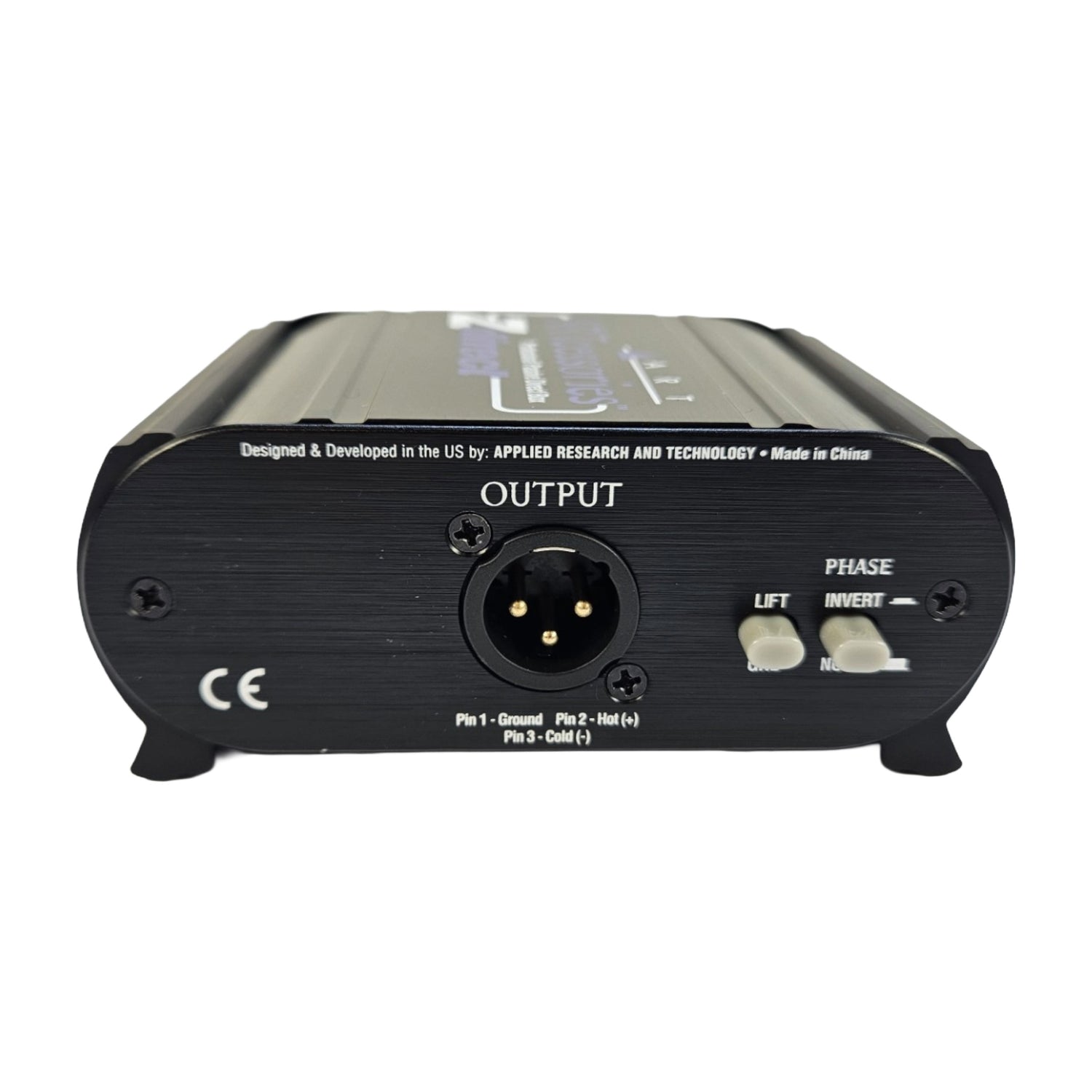

Output Connections XLR male balanced, 600 Ohm

Output Phase Switchable, Normal/Invert

Ground Lift Switchable, fully isolates inputs from chassis and output

Input Attenuation Switchable, (0dB, -20dB, -40dB)

Filter Type / Response Switchable, Low Pass, -3dB @30kHz
